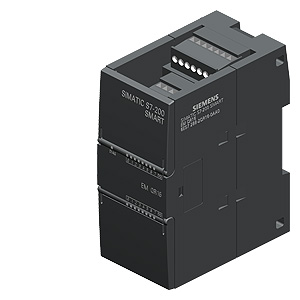

SIMATIC S7-200 SMART， 數字輸出 EM DT16， 16 個數字輸出端，24VDC，晶體管 0.75 A |
| 一般信息 |
| 產品類型標志 |
SM DT16，DQ 16x24 VDC/0.75 A |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自背板總線 DC 5 V，典型值 |
135 mA |
| 數字輸入 |
| 數字輸入端數量 |
0 |
| 數字輸出 |
| 數字輸出端數量 |
16 |
| ● 在組件中 |
4 |
| M 開關 |
否 |
| P 開關 |
是 |
| 短路保護 |
否 |
| 控制數字輸入 |
是 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.75 A |
| ● 照明負載時的***大值 |
5 W |
| 輸出電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0”的***大值 |
0.1 V |
| ● 對于信號 “1”，***小值 |
DC 20 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.75 A |
| ● 針對信號“1”的允許范圍，***大值 |
0.75 A |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***大值 |
750 mA |
| ● 針對信號“0”的剩余電流，***大值 |
10 µA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
50 µs |
| ● 從 ”1” 到“0”，***大值 |
200 µs |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 用于輸出端狀態 |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
500V AC 持續 1 分鐘 |
| EMV |
| 針對通過高頻場引起的導線干擾量的抗干擾能力 |
| ● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6 |
是; 10 V，150 kHz 到 80 MHz（根據 IEC 61000-4-6） |
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-6 |
是; 10 V/m，附帶 80 % 調幅 1 kHz |
| — 9 kHz ... 80 MHz 范圍內在 80% 的 1KHz 調幅下的試驗電壓 |
10 V |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 無線電輻射干擾 |
發射干擾符合 EN 50081-2，依據 EN 55011 檢測，等級 A，組 1 |
| ● 極限值等級 A 適用于工業領域中的應用 |
是; EN 61000-6-4，發射干擾：在工業領域中使用。 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是; CE 標識 / 歐盟一致性聲明 |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
55 °C |
| ● 水平安裝，***小值 |
0 °C |
| ● 水平安裝，***大值 |
55 °C |
| ● 垂直安裝，***小值 |
0 °C |
| ● 垂直安裝，***大值 |
45 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，約 |
186 g |
