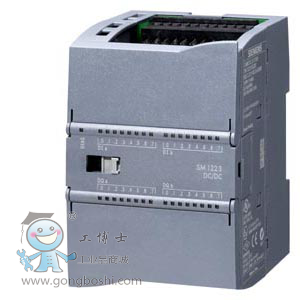

西門子S7-1200 SM1222 6ES7222-1BF32-0XB0 晶體管 數字量輸出模塊
 |
SIMATIC S7-1200,數字輸出 SM 1222,8 DO,DC 24V, 晶體管 0.5A |
| 電源電壓 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自背板總線 DC 5 V，*大值 |
120 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 數字輸出 |
| 數字輸出端數量 |
8 |
| ● 在組件中 |
1 |
| 短路保護 |
否; 外部預設 |
| 感應式關閉電壓的限制 |
典型值 (L+) -48 V |
| 輸出端的通斷能力 |
| ● 電阻負載時的*大值 |
0.5 A |
| ● 照明負載時的*大值 |
5 W |
| 輸出電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0”的*大值 |
0.1 V; 附帶 10 kOhm 負載 |
| ● 對于信號 “1”，*小值 |
DC 20 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“0”的剩余電流，*大值 |
10 µA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，*大值 |
50 µs |
| ● 從 ”1” 到“0”，*大值 |
200 µs |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — *高可達 50 ℃，*大值 |
4 A; 每個零線的電流 |
| 繼電器輸出端 |
| 觸點的通斷能力 |
| — 電感負載時的*大值 |
0.5 A |
| — 照明負載時的*大值 |
5 W |
| — 電阻負載時的*大值 |
0.5 A |
| 導線長度 |
| ● 屏蔽，*大值 |
500 m |
| ● 未屏蔽，*大值 |
150 m |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷顯示 LED |
| ● 用于輸出端狀態 |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間，分組點數 |
1 |
| ● 在通道和背板總線之間 |
AC 500 V |
| 防護等級和防護類別 |
| 防護等級符合 EN 60529 |
|
| ● IP20 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（C-TICK 格式） |
是 |
| 船舶建造許可 |
| ● 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● *大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● 允許的溫度范圍 |
-20 °C 至 +60 °C 水平安裝 -20 °C 至 50 °C 垂直安裝 95 % 空氣濕度，無凝結 |
| ● *小值 |
-20 °C |
| ● *大值 |
60 °C |
| ● 允許溫度變化 |
5°C 至 55°C，3°C/分鐘 |
| 運輸/儲存時的環境溫度 |
| ● *小值 |
-40 °C |
| ● *大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 存放/運輸，*小值 |
660 hPa |
| ● 存放/運輸，*大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 在 25 °C 時允許的范圍（無冷凝） |
95 % |
| 連接技術 |
| 需要的前置插頭 |
是 |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
180 g |
西門子S7-1200PLC產品參數及常備庫型號
6ES72111BE400XB0 CPU 1211C AC/DC/Rly,6輸入/4輸出,集成2AI
6ES72111AE400XB0 CPU 1211C DC/DC/DC,6輸入/4輸出,集成2AI
6ES72111HE400XB0 CPU 1211C DC/DC/Rly,6輸入/4輸出,集成2AI
6ES72121BE400XB0 CPU 1212C AC/DC/Rly,8輸入/6輸出,集成2AI
6ES72121AE400XB0 CPU 1212C DC/DC/DC,8輸入/6輸出,集成2AI
6ES72121HE400XB0 CPU 1212C DC/DC/Rly,8輸入/6輸出,集成2AI
6ES72141BG400XB0 CPU 1214C AC/DC/Rly,14輸入/10輸出,集成2AI
6ES72141AG400XB0 CPU 1214C DC/DC/DC,14輸入/10輸出,集成2AI
6ES72141HG400XB0 CPU 1214C DC/DC/Rly,14輸入/10輸出,集成2AI
6ES72151BG400XB0 CPU 1215C AC/DC/Rly,14輸入/10輸出,集成2AI/2AO
6ES72151AG400XB0 CPU 1215C DC/DC/DC,14輸入/10輸出,集成2AI/2AO
6ES72151HG400XB0 CPU 1215C DC/DC/Rly,14輸入/10輸出,集成2AI/2AO
6ES72171AG400XB0 CPU 1217C DC/DC/DC,14輸入/10輸出,集成2AI/2AO
6ES72211BF320XB0 SM1221 數字量輸入模塊, 8 輸入24V DC
6ES72211BH320XB0 SM1221 數字量輸入模塊, 16 輸入24V DC
6ES72221HF320XB0 SM1222 數字量輸出模塊, 8輸出繼電器
6ES72221BF320XB0 SM1222 數字量輸出模塊, 8輸出24V DC
6ES72221XF320XB0 SM1222 數字量輸出模塊, 8輸出切換繼電器
6ES72221HH320XB0 SM1222 數字量輸出模塊, 16輸出繼電器
6ES72221BH320XB0 SM1222 數字量輸出模塊, 16輸出24V DC
6ES72231PH320XB0 SM1223 數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器
6ES72231BH320XB0 SM1223 數字量輸入輸出模塊 8輸入24V DC/ 8輸出24V DC
6ES72231PL320XB0 SM1223 數字量輸入輸出模塊 16輸入24V DC/ 16輸出繼電器
6ES72231BL320XB0 SM1223 數字量輸入輸出模塊 16輸入24V DC/ 16輸出24V DC
6ES72231QH320XB0 SM1223 數字量輸入輸出模塊 8輸入120/230V AC/ 8輸出繼電器
6ES72314HD320XB0 SM1231 模擬量輸入模塊 4AI 13位分辯率
6ES72315ND320XB0 SM1231 模擬量輸入模塊 4AI 16位分辯率
6ES72314HF320XB0 SM1231 模擬量輸入模塊 8AI 13位分辯率
6ES72315PD320XB0 SM1231 熱電阻模塊 4RTD 16位分辯率
6ES72315QD320XB0 SM1231 熱電偶模塊 4TC 16位分辯率
6ES72315PF320XB0 SM1231 熱電阻模塊 8RTD 16位分辯率
6ES72315QF320XB0 SM1231 熱電偶模塊 8TC 16位分辯率
6ES72324HB320XB0 SM1232 模擬量輸出模塊 2AO 14位分辯率
6ES72324HD320XB0 SM1232 模擬量輸出模塊 4AO 14位分辯率
6ES72344HE320XB0 SM1234 模擬量輸入輸出模塊 4AI/2AO
6ES72411CH320XB0 CM1241 RS485 /422通訊模塊
6ES72411AH320XB0 CM1241 RS232通訊模塊
6ES72411CH301XB0 CB1241 RS485信號板通訊模塊
6ES72784BD320XB0 SM1278 I/O Link Master
6ES72213AD300XB0 SB1221 數字量信號板模塊,支持5V DC輸入信號, 4輸入 5V DC,*高頻率200KHZ
6ES72213BD300XB0 SB1221 數字量信號板模塊,支持24V DC輸入信號,4輸入 24V DC ,*高頻率200KHZ
6ES72221AD300XB0 SB1222 數字量信號板模塊 支持5V DC 輸出信號, 4輸出 5V DC,*高頻率200KHZ
6ES72221BD300XB0 SB1222 數字量信號板模塊 4輸出 24V DC 0.1A *高頻率200KHZ
6ES72230BD300XB0 SB1223 數字量信號板模塊 2輸入24V DC/ 2輸出24V DC
6ES72233AD300XB0 SB1223 數字量信號板查模塊,支持5V DC輸入信號,2輸入 5V DC/2輸出 5V DC 0.1A,*高頻率200KHZ
6ES72233BD300XB0 SB1223 數字量信號板模塊,支持24 V DC輸入信號, 2輸入24V DC/ 2輸出24V DC 0.1 A ,*高頻率200KHZ
6ES72324HA300XB0 SB1232, 模擬量信號板模塊, 1AO
6ES72314HA300XB0 SB1231, 模擬量信號板模塊, 1AI, 10位分辯率, (0-10V)
6ES72315PA300XB0 SB1231, 熱電阻信號板模塊,1 RTD 類型: Platinum (Pt)
6ES72315QA300XB0 SB1231, 熱電偶信號板模塊,1 TC1 類型: J, K
6ES79548LC020AA0 S7-1200 4M 存儲卡
6ES79548LE020AA0 S7-1200 12M 存儲卡
6ES79548LF020AA0 S7-1200 24M 存儲卡
6ES79548LL020AA0 S7-1200 256M 存儲卡
6ES79548LP020AA0 S7-1200 2G 存儲卡
6ES79548LT020AA0 S7-1200 32G 存儲卡
6ES72741XH300XA0 1214C /1215C 模擬器
6ES72741XF300XA0 1211C/1212C 模擬器
6ES72741XA300XA0 S7-1200CPU 2路模擬量輸入模擬器
6ES72741XK300XA0 1217C模擬器，14輸入通道，其中10通道為24V直流輸入，4通道為1.5V差分輸入開關
6ES72906AA300XA0 S7-1200 模塊擴展電纜 2.0 米
6ES72970AX300XA0 S7-1200 電池板
