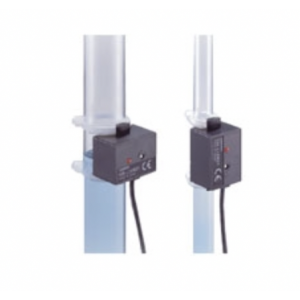

旁通管安裝型

適用于φ8～11mm、φ12～26mm的大范圍管徑

放大器內置型、省空間安裝

本體



檢測方式	適用管徑	形狀	輸出形式/動作模式		型號
靜電容量方式	φ8～11mm	important;">	NPN集電極開路輸出	NO	E2K-L13MC1 2M
				NC	E2K-L13MC2 2M
	φ12～26mm	important;">		NO	E2K-L26MC1 2M
				NC	E2K-L26MC2 2M

項目 型號			E2K-L13MC□	E2K-L26MC□
適用管道	材質		非金屬
	尺寸	外徑	φ8～11mm	φ12～26mm
		壁厚	1mm以下	1.5mm以下
可檢測物體			液體 ＊
反復距離精度			±0.2mm以下
應差	因管道尺寸、  溶液而變化  的參考值		0.6～5mm	0.3～3mm
電源電壓(使用電壓)			DC12～24V 紋波10%以下(DC10.8～30V)
消耗電流			12mA以下
控制輸出	開關容量		100mA以下
	殘留電壓		1V以下(負載電流：100mA、導線長：2m時)
檢測液位			凹形記號位置
指示燈			檢測顯示(橙色)
環境溫度范圍			使用時：0～+55℃、保存時：-10～+65℃ (無結冰、結露)
環境溫度范圍			使用時、保存時：各25～85%RH (無結露)
溫度的影響			0～+55℃的溫度范圍內+23℃時，檢測水平的±4mm (純水以及20%鹽水)  (E2K-L13MC□的管道直徑φ8的純水為±6mm)
電壓的影響			額定電源電壓±10%的范圍內，額定電源電壓時的檢測水平的±0.5mm
絕緣電阻			50MΩ以上(DC500V兆歐表)充電部整體與外殼間
耐電壓			AC500V 50/60Hz 1min 充電部整體與外殼間
振動(耐久)			10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久)			500m/s2　X、Y、Z各方向3次
保護結構			IEC標準 IP66
連接方式			導線引出型(標準導線長2m)
質量(包裝后)			約70g
材質	外殼、罩蓋		耐熱ABS
	電線夾		NBR
附件			捆扎帶2條、防滑管4根、靈敏度調整用螺絲刀1把、使用說明書



* 以下情況下，會出現無法測量的現象，必須在設置的裝置上進行檢測性能的確認后再使用。
(1) 液體的相對介電常數或?qū)щ娐瘦^低時，由于本機采用靜電容量式，因此有時可能無法檢測液位。
(2) 液體容量少，或由于管道尺寸的小直徑、壁厚等，使液位變化的相應容量變化很小的情況下
(3) 管道內壁有高粘度液體膜及大量的泡沫殘留，或管道內外壁附著、堆積污垢等情況下


（單位：mm）

E2K-L13MC□

E2K-L26MC□
