一、產品簡介

R20-FA2T 4G移動Router 是一種物聯網無線通信路由器，它采用國際通用標準的FDD-LTE 4G移動寬帶網絡制式，為用戶提供方便快速的高速網絡傳輸功能。

R20系列產品采用高性能的32位專業網絡通信處理器，以嵌入式實時操作系統為軟件支撐平臺，為用戶提供安全，高速，穩定可靠的4G無線路由網絡，并支持2 個以太網RJ45 接口和通信串口。

R20系列產品可廣泛應用于金融，郵政，智能電網，智能交通，環保監測，消防監控，安防監控，水利監測，公共安全，廣告發布，工業控制，地震監測，氣象監測，儀表監測等行業。

二、產品特點

Ø 工業級設計

   采用高性能工業級無線模塊

   采用高性能工業級32位處理器

   支持低功耗模式，包括休眠模式、定時上下線 模式和定時開關機模式

   采用板金冷軋鋼外殼，散熱性好。

   供電電源：+5V～+26V DC

Ø 穩定可靠

   采用軟硬件看門狗及多級鏈路檢測機制，具備故障自動檢測、自動恢復能力，保證設備穩定可靠運行

   多重設備自檢機制，確保鏈路暢通和告警

   各接口ESD防護，防止靜電沖擊

Ø 網絡特性

   支持端口流量檢測

   支持鏈路實時監控

   支持多種VPN協議（PPTP、L2TP、IPSec、VPN）

   支持串口簡單DTU功能

   支持按需撥號（語音、短信或者數據觸發）

   支持UPnP

Ø 遠程管理

   遠程參數配置

   遠程參數備份

   遠程重啟和日志查詢

   遠程設備升級

   設備在線監控

Ø 功能特性

   向下兼容GPRS、WCDMA、EDGE網絡

   支持1 X LAN，提供標準RS-232 / RS-485 串口，支持串口DTU（數據傳輸終端）功能

   支持硬件 WDT，提供防掉線機制，確保數據 終端永遠在線

   支持 PPTP、L2TP、GRE 多種 VPN 協議

   支持 DHCP，DDNS，防火墻，NAT，以及 DMZ主機等功能

   支持 ICMP，TCP，UDP，Telnet，F(xiàn)TP，HTTP， HTTPS 等網絡協議

   支持有線和無線網絡互為備份

   支持標準工業級插拔式SIM/UIM卡設計

Ø 擴展功能

   支持 擴展高精度獨立GPS/定位功能【可選】

   支持802.11n【可選】

   支持雙LAN口功能【可選】

   支持WAN口，實現有線無線互為備份【可選】

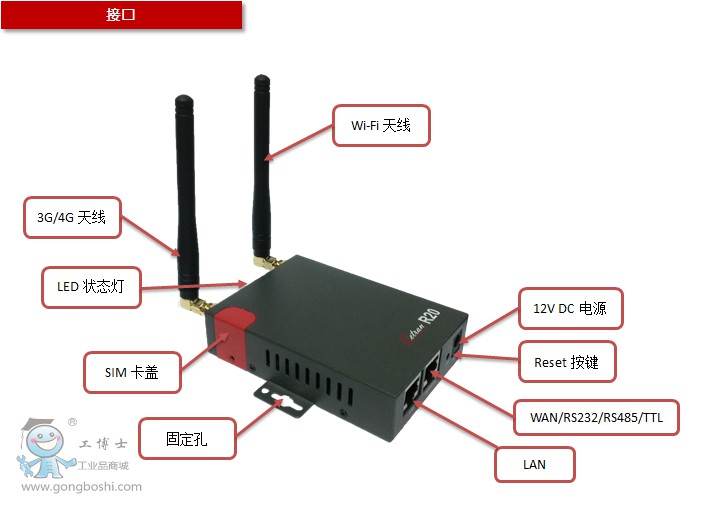

 三、接口類型

項目	R20
LAN	一個以太網接口（RJ45插座），自適應MDI/MDIX，內置電磁隔離保護
串口	1 個通信RS232/RS485與WAN/LAN口復用，適用于本身帶有RS232或485 接口的采集設備
指示燈	具有“NET”、“LAN”、“PWR”三個指示燈，其中NET為三色指示燈（紅：網絡信號差；橙：網絡信號一般；綠：網絡信號良好）
天線接口	1個標準SMA天線接口（3G/4G），特性阻抗50歐；1個Aux/GPS預留天線接口
SIM/UIM接口	IM/UIM卡工程卡蓋，保護插卡不被掉落。1.8V/3V自動檢測
電源接口	+5V~26V（標配DC 12V/1.5A），內置電源瞬間過壓保護
RESET復位鍵	通過此按鍵可將Router的參數配置恢復為出廠值

 四、技術規格

項目	R20
無線模塊	工業級無線模塊
標準及頻段	LTE（MIMO）Band1:2100MHz / Band3:1800MHz / Band7:2600MHz / Band8:900MHz / Band20:DD800MHz UMTS(WCDMA) Band1:2100MHz / Band8:900MHz
發射功率	23dBm+/-1dB @25℃
性能	CPU：MIPS32  74K Core.333MHz/560DMIPS
功耗	數據模式500mA/12V；空閑模式<45mA/12V
接收靈敏度	-97dBm @10MHz QPSK

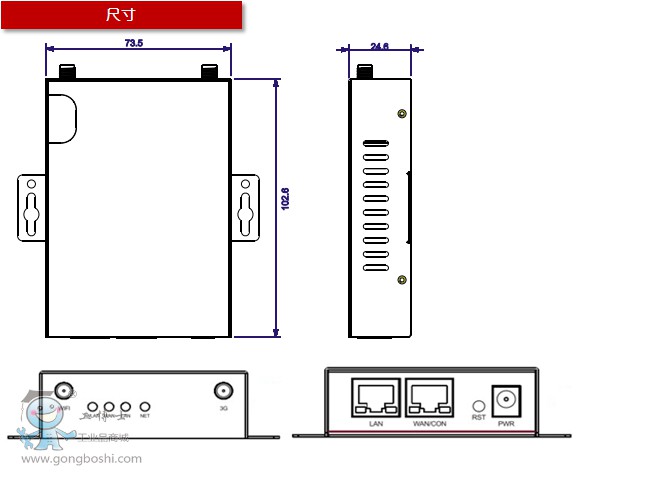

外觀	外觀尺寸：102.5*73.5*23.5mm  重量：450g；鈑金外殼
