概 述

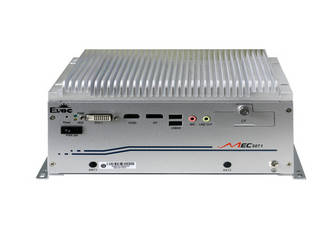

MEC-5071是MEC-5007、5003B的升級產品，是一款無風扇低功耗高性能嵌入式工控機。產品形態包含超薄、雙擴展槽、多擴展槽系列產品，機殼采用鋁合金鑄造成形，外形尺寸小巧；結構緊湊、堅固、無風扇設計，外殼兼作散熱用。具有優良的密封防塵、散熱與抗振性能�？梢詽M足污染大，灰塵多，電磁干擾嚴重等惡劣環境的使用。

采用Intel QM87芯片組，支持酷睿I7-4712HQ、I5-4410E、I3-4110E、Celeron® Processor 2000E系列處理器。支持2個DDR3-SODIMM,*大支持16GB內存；支持USB3.0接口、2個MiniPCI-E擴展槽，實現3G、WiFi 多種應用；支持硬盤RAID 0/1配置、系統可支持DC9-30V直接供電，也可通過電源適配器實現AC220V輸入。

該產品采用Intel®的低功耗解決方案，具有高性能，抗震性好特點；支持千兆網卡，靈活多種類擴展槽；整機體積小，功能齊全，環境適應性強；可廣泛應用于機器視覺、高速公路車道控制、機械檢測設備、智能交通，工業自動化控制等各種嵌入式領域。

系統配置 處理器：

Intel® Core™ I7-4712HQ、I5-4410E、I3-4110E、Celeron® 2000E處理器

芯片組：

Mobile Intel® QM87 Express 芯片組

內存：

標配1條2GB DDR3 SO-DIMM內存,*大支持2個SO-SIMM槽，16GB內存

顯示 VGA：

1個VGA (*高分辯率2048 X 1536)

DVI：

1個DVI-D（*高分辯率1920 X 1200）

LVDS：

內置LVDS接口

HDMI：

1個HDMI（*高分辯率1920 X 1200）

I/O接口 網口：

2個10/100/1000Mbps RJ45網口；LAN1支持網絡喚醒

串口：

6~10個串口（COM1～COM6為RS-232/422/485可選）；

并口：

1個LPT接口（可選）

Display ：

1個Display Port(*高分辯率2560 X 1600）

USB：

6個USB2.0接口(前面板2個USB)

PS/2：

1個KB/MS

GPIO：

1個8路數字I/O接口（端子排連接器）

音頻：

1組AUDIO接口，支持Line-in、Line -out

存儲器 光驅：

1個M-SATA接口

硬盤：

標配2個2.5寸硬盤位，*大支持2個2.5寸硬盤位；

CF：

1個CF卡接口(前面板)

擴展總線：

2個MiniPCIE擴展槽(其中一個僅SATA+USB)

1個SIM卡槽

2個PCI或1個PCI、1個PCI-E擴展槽

4個PCI或2個PCI、2個PCI-E擴展槽

4個PCI(EPI)擴展槽

工作環境：

-20℃～60℃；(寬溫CF卡/電子盤)

-5℃～50℃(監控硬盤)

5%～ 90% 40℃（非凝結狀態）

儲存環境：

-40℃～70℃ ； 5%～90% 40℃（非凝結狀態）

電源：

支持9～30V DC寬電壓輸入，或者通過90W AC 外置適配器輸入

操作系統：

WIN7/WIN8/ WINCE/WIN7E/LINUX(2.6內核)/Vxworks

外形尺寸(W×H×D)：

超 �。�238.3mm × 74.2mm × 233mm（不包含安裝支架）

雙擴展：238.3mm × 120.88mm × 233mm（不包含安裝支架）

四擴展：238.3mm × 161.66mm × 233mm（不包含安裝支架）
