西門子|SIEMENS全系列產品在售，開增值稅專票！

本店展示的是部分型號，如沒有看到您所需要的產品，請咨詢我們！

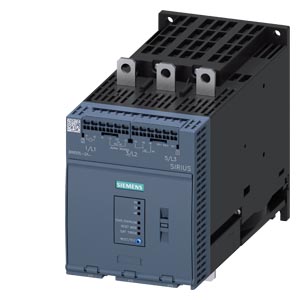

SIRIUS 軟起動器 200-600 V 143 A，110-250 V AC 螺釘端子模擬輸出端

產品品牌名稱 SIRIUS

產品類別混合控制器

產品名稱軟啟動器

產品類型名稱 3RW50

生產商產品編號

● HMI 模塊標準 可用 3RW5980-0HS01

● HMI 模塊高級功能可用 3RW5980-0HF00

● PROFINET 標準通信模塊的可用 3RW5980-0CS00

● PROFIBUS 通信模塊的可用 3RW5980-0CP00

● Modbus TCP 通信模塊的可用 3RW5980-0CT00

● Modbus RTU 通信模塊的可用 3RW5980-0CR00

● 以太網/IP通信模塊的 3RW5980-0CE00

● 斷路器可用 400 V 時 3VA2220-7MN32-0AA0; 分配方式 1，Iq = 20 kA

● 斷路器可用 500 V 時 3VA2220-7MN32-0AA0; 分配方式 1，Iq = 20 kA

● gG 保險裝置的可用 ***高 690 V 3NA3244-6; 分配方式 1，Iq = 65 kA

● 用于半導體保護的 gR 保險絲可用 ***高 690 V 3NE1 227-0; 分配方式 2，Iq = 65 kA

● 用于半導體保護的 aR 保險絲可用 ***高 690 V 3NE3 334 -0B; 分配方式 2，Iq = 65 kA

● 電源接觸器可用 ***高 480 V 3RT1055

● 電源接觸器可用 ***高 690 V 3RT1055

綜合技術數據

起動電壓 [%] 30 ... 100 %

停止電壓 [%] 50 %; 固定設置

啟動加速時間軟起動器 0 ... 20 s

啟動時間軟起動器 0 ... 20 s

電流極限值 [%] 可調整 130 ... 700 %

資格證明

● CE標識是

● UL 許可證是

● CSA許可證是

產品組件

● HMI 高級功能否

● 支持 HMI 標準 是

● 支持 HMI 高級功能是

產品裝備集成的分路接觸系統 是

所控制相位的數量 2

跨接時間在電網停電時

● 用于主電路 100 ms

● 用于控制電路 100 ms

絕緣電壓測定值 600 V

污染程度 3，符合 IEC 60947-4-2

脈沖電壓測定值 6 kV

反向電壓晶閘管 ***大值 1 800 V

服務因素 1

抗沖擊電壓能力測定值 6 kV

針對安全隔離的***大允許電壓

● 主電路和輔助電路之間 600 V

耐沖擊性 15g / 11 ms，12g / 11 ms 以上帶電勢接觸提升器

抗震強度 15 mm ***大 6 Hz，2g ***大 500 Hz

使用類別符合 IEC 60947-4-2 AC-53a

參考標示符合 IEC 81346-2:2009 Q

RoHS 指令（日期） 09/23/2019

SVHC substance name
Lead - 7439-92-1

Lead monoxide (lead oxide) - 1317-36-8

2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol - 79-94-7

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one - 71868-10-5

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol - 119-47-1

重量 4 kg

產品功能

● 軟啟動 是

● 軟停止是

● 軟扭矩是

● 可調節的電流限制是

● 泵停止是

● 設備自我保護 是

● 電機過載保護 是; 電子式電機過載保護

● 熱敏電阻電機保護評值否

● 自動復位是

● 手動復位是

● 遠程復位是; 通過切斷控制饋電電壓

● 通信功能是

● 運行測量值顯示器是; 僅連接特別附件

● 警告日志是; 僅連接特別附件

● 通過軟件可設置參數 否

● 通過軟件可組態 是

● PROFIenergy 是; 結合 PROFINET 標準通信模塊

● 電壓斜坡是

● 扭矩調節 否

● 模擬輸出端是; 4 ... 20 mA（默認） / 0 ... 10 V（可利用 High Feature-HMI 進行參數設置）

電力電子學

工作電流

● 40 °C 時 測定值 143 A

● 50°C 時 測定值 128 A

● 60 °C 時 測定值 118 A

工作電壓

● 測定值 200 ... 600 V

相對負公差工作電壓 -15 %

相對正公差工作電壓 10 %

額定功率對于交流電機

● 230 V時 40 °C 時 測定值 37 kW

● 400 V 時 40 °C 時 測定值 75 kW

● 500 V 時 40 °C 時 測定值 90 kW

工作頻率 1 測定值 50 Hz

工作頻率 2 測定值 60 Hz

相對負公差工作頻率的 -10 %

相對正公差工作頻率的 10 %

可調節的發動機的額定電流

● 旋轉編碼開關調到位置 1 時 68 A

● 旋轉編碼開關調到位置 2 時 73 A

● 旋轉編碼開關調到位置 3 時 78 A

● 旋轉編碼開關調到位置 4 時 83 A

● 旋轉編碼開關調到位置 5 時 88 A

● 旋轉編碼開關調到位置 6 時 93 A

● 旋轉編碼開關調到位置 7 時 98 A

● 旋轉編碼開關調到位置 8 時 103 A

● 旋轉編碼開關調到位置 9 時 108 A

● 旋轉編碼開關調到位置 10 時 113 A

● 旋轉編碼開關調到位置 11 時 118 A

● 旋轉編碼開關調到位置 12 時 123 A

● 旋轉編碼開關調到位置 13 時 128 A

● 旋轉編碼開關調到位置 14 時 133 A

● 旋轉編碼開關調到位置 15 時 138 A

● 旋轉編碼開關調到位置 16 時 143 A

● ***小值 68 A

***小負載 [%] 15 %; 根據***小的可調整 Ie

損耗功率 [W] 電流測定值時 AC 時

● 40 °C 時 加速后 23 W

● 50°C 時 加速后 19 W

● 60 °C 時 加速后 16 W

損耗功率 [W] AC 時 電流限制 350 % 時

● 40 °C 時 運行期間 1 336 W

● 50°C 時 運行期間 1 134 W

● 60 °C 時 運行期間 1 007 W

電機保護的結構形式電機熱過載時電氣觸發

控制電路/控制

電壓類型控制饋電電壓的 AC

控制饋電電壓 AC 時

● 50 Hz 時 110 ... 250 V

● 60 Hz 時 110 ... 250 V

相對負公差控制饋電電壓的 AC 時 50 Hz 時 -15 %

相對正公差控制饋電電壓的 AC 時 50 Hz 時 10 %

相對負公差控制饋電電壓的 AC 時 60 Hz 時 -15 %

相對正公差控制饋電電壓的 AC 時 60 Hz 時 10 %

控制饋電電壓頻率 50 ... 60 Hz

相對負公差控制饋電電壓頻率的 -10 %

相對正公差控制饋電電壓頻率的 10 %

控制饋電電流待機 測定值 30 mA

停機電流旁通運行時 測定值 80 mA

接通電流關閉旁通觸點時 ***大值 2.5 A

接通電流峰值接上控制饋電電壓時 ***大值 12.2 A

接通電流峰值持續時間接上控制饋電電壓時 2.2 ms

防過壓保護器規格壓敏電阻

短路保護規格用于控制電路熔斷器 4 A gG (Icu=1 kA)、熔斷器 6 A flink (Icu=1 kA)、斷路器 C1 (Icu=600 A)、斷路器 C6 (Icu = 300 A); 不包含在供貨范圍內

輸入/ 輸出

數字輸入端數量 1

數字輸出端數量 3

● 不可設置參數 2

數碼輸出端的結構形式 2 個常開觸點 (NO) / 1 個轉換觸點 (CO)

模擬輸出端數量 1

電流通斷能力繼電器輸出端

● AC-15 時 250 V 時 測定值 3 A

● DC-13 時 24 V 時 測定值 1 A

裝入/固定/外廓尺寸

裝入位置對于垂直安裝平面可+/-90°旋轉，對于垂直安裝平面可+/-22.5°向前和向后傾斜

緊固類型螺栓固定

高度 198 mm

寬度 120 mm

深度 249 mm

須遵守間距單列式安裝的

● 向前地 10 mm

● 反向地 0 mm

● 向上地 100 mm

● 向下地 75 mm

● 側向地 5 mm

重量無包裝 3.2 kg

接口/ 接線端子

電氣連接規格

● 用于主電路導軌連接

● 用于控制電路螺栓接頭

寬度連接導軌 ***大值 25 mm

可連接的導線截面類型用于主觸點 用于框型接線盒

● 在使用前面的加緊位置時 單芯線的 16 ... 120 mm²

● 在使用前面的加緊位置時 細芯線的帶有電纜末端加工 16 ... 120 mm²

● 在使用前面的加緊位置時 細芯線的無電纜末端加工 10 ... 120 mm²

● 在使用前面的加緊位置時 多芯線 16 ... 70 mm²

● 在使用后面的加緊位置時 單芯線的 16 ... 120 mm²

● / 用于框型接線盒在使用后面的加緊位置時 6 ... 250 kcmil

● 在使用兩個端子位時 單芯線的 max. 1x 95 mm², 1x 120 mm²

● 在使用兩個端子位時 細芯線的帶有電纜末端加工 max. 1x 95 mm², 1x 120 mm²

● 在使用兩個端子位時 細芯線的無電纜末端加工 max. 1x 95 mm², 1x 120 mm²

● 在使用兩個端子位時 多芯線 max. 2x 120 mm²

● 在使用后面的加緊位置時 細芯線的帶有電纜末端加工 16 ... 120 mm²

● 在使用后面的加緊位置時 細芯線的無電纜末端加工 10 ... 120 mm²

● 在使用后面的加緊位置時 多芯線 16 ... 120 mm²

可連接的導線截面類型

● 在 AWG 導線處用于主電路單芯線的 4 ... 250 kcmil

● 用于 DIN 電纜終端用于主觸點 多芯線 16 ... 95 mm²

● 用于 DIN 電纜終端用于主觸點 細芯線的 25 ... 120 mm²

可連接的導線截面類型

● 用于控制電路單芯線的 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²)

● 用于控制電路細芯線的帶有電纜末端加工 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²)

● 在 AWG 導線處用于控制電路單芯線的 1x (20 ... 12), 2x (20 ... 14)

導線長度

● 軟啟動器與電機之間 ***大值 800 m

● 在數字輸入端 AC 時 ***大值 1 000 m

擰緊扭矩

● 用于主觸點 螺栓連接時 10 ... 14 N·m

● 對于輔助觸點和控制觸點 螺栓連接時 0.8 ... 1.2 N·m

擰緊轉矩 [lbf·in]

● 用于主觸點 螺栓連接時 89 ... 124 lbf·in

● 對于輔助觸點和控制觸點 螺栓連接時 7 ... 10.3 lbf·in

環境條件

安裝高度高度超出水平面以上 ***大值 5 000 m; 1000 m 起開始降額，參見手冊

環境溫度

● 運行期間 -25 ... +60 °C; 超過 40 °C 時注意降級

● 在儲存期間和運輸 -40 ... +80 °C

氣候級

● 運行期間符合 IEC 60721 3K6（無結冰、僅偶爾冷凝）、3C3（無鹽霧）、3S2（不允許將沙子排入設備中）、3M6

● 存放期間符合 IEC 60721 1K6（僅偶爾冷凝）、1C2（無鹽霧）、1S2（不允許將沙子排入設備中）、1M4

● 運輸期間符合 IEC 60721 2K2、2C1、2S1、2M2（***大跌落高度 0.3 m）

Environmental footprint

全球變暖潛能值 [CO2 當量] 總計 345 kg

全球變暖潛能值 [CO2 當量] 制造期間 31.2 kg

全球變暖潛能值 [CO2 當量] 營銷期間 0.945 kg

全球變暖潛能值 [CO2 當量] 運行期間 316 kg

全球變暖潛能值 [CO2 當量] 使用壽命終止后 -2.75 kg

西門子生態概況 (SEP) Siemens EcoTech

電磁兼容性

EMC 干擾發射符合 IEC 60947-4-2：A 類

通信/協議

通信模塊支持

● PROFINET 標準 是

● 以太網/IP 是

● Modbus RTU 是

● Modbus TCP 是

● PROFIBUS 是

UL/CSA 額定數據

生產商產品編號

● 斷路器

— 標準故障時可用 460/480 V 時 符合 UL 西門子產品類型：3VA5225，***大 250A; Iq = 10 kA

● 保險裝置的

— 標準故障時可用 ***高 575/600 V 符合 UL 類型：等級 RK5 / K5，***大 350 A; Iq = 10 kA

— 高故障時可用 ***高 575/600 V 符合 UL 類型：等級 J，***大 350 A; Iq = 100 kA

額定功率 [hp] 對于交流電機

● 200/208 V 時 50°C 時 測定值 40 hp

● 220/230 V 時 50°C 時 測定值 40 hp

● 460/480 V 時 50°C 時 測定值 100 hp

● 575/600 V 時 50°C 時 測定值 125 hp

電氣安全

防護等級 IP 正面的符合 IEC 60529 IP00; IP20 帶蓋板

防接觸保護 正面的符合 IEC 60529 確保從前部垂直觸摸蓋板時手指安全

ATEX

安全完整性等級 (SIL) 符合 IEC 61508 參考 ATEX SIL1

每小時發生引起危險的停機故障概率(PFHD) 需求率較高符合 IEC 61508 參考 ATEX 9E-6 1/h

平均要求失效率 (PFDavg) 低需求率時 符合 IEC 61508 參考 ATEX 0.09

硬件故障公差符合 IEC 61508 參考 ATEX 0

T1 值用于檢測試驗間隔時間或使用時間符合 IEC 61508 參考 ATEX 3 a

資格證明

● ATEX 是

● IECEx 是

● UKEX 是
