HD3000系列微電腦變頻供水/補水控制器是專為變頻恒壓供水系統和鍋爐及換熱系統補水而設計的電腦控制器，可與各種品牌的變頻器配套使用。具有壓力控制精度高、壓力穩定、第二消防壓力（動壓）設定、系統超壓泄水自動控制、設定參數密碼鎖定等多項功能。



二、主要性能指標



1.可編程設定多種泵工作方式，***多可拖五臺泵（1變頻+4工頻）；



2.具有壓力測量值防抖動補償控制功能；



3.參數調整和設定具有密碼鎖定及保護功能；



4.采用人工智能模糊控制算法，設定參數少，控制精度高，內帶看門狗電路，采用數字濾波及多項抗干擾措施，防止軟件跑飛；



5.可接無源遠傳壓力表、有源電壓及電流型壓力變送器；



6. D/A輸出控制頻率電壓為DC 0-10V, 也可設定為DC 0-5V;



7.具有壓力傳感器零點和滿度補償功能；



8.具有定時自動倒泵功能；



9.具有第二壓力（消防壓力）設定和控制功能；



10.具有缺水自動檢測保護功能和外部輸入停機保護功能；



11.系統補水控制時，具有超壓自動泄水控制功能；



12.具有供水附屬小泵控制功能，可設定小泵變頻或工頻模式；



13.具有可選的定時自動開、關機控制功能；



14.具有小流量水泵睡眠控制功能；



15.具有手操器功能，可手動調節輸出電壓來控制變頻器的頻率；



16.可代替電接點壓力表進行上、下限壓力控制；



17.具有分時分壓供水控制功能，***多有六段時間控制；



三、安裝和配線端子說明



1.控制器外形尺寸: 160mm×80mm×90mm （HD3000）



2.控制柜面板開口尺寸152mm×76mm，面板卡入式安裝。



3.使用環境為:無水滴、蒸汽、腐蝕、易燃、灰塵及金屬微粒的場所；



4.使用環境溫度:-20℃～50℃



5.相對濕度:<95%;



6.額定工作電壓:AC220V±10%;



7.控制器額定功耗:<=AC 5W;



8.控制器接線端子輸出容量：3A/ AC220V

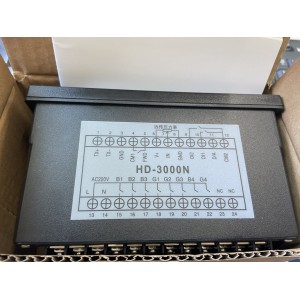

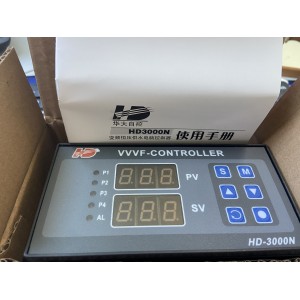

9.面板及配線端子說明：
