產品描述

今天的萬物互聯的網絡世界，智能通信的需求只會越來越強烈，尤其在智能工控領域。ComIoT 09模塊是深圳星恒訊科技有限公司面向工業領域推出的新一代無線模塊。該設備憑借爆發式成長的無線和多種有線高速寬帶接入服務，提供快速的互聯網接入，以安全性，穩定性，和智能性，實現數以千計的設備輕松聯網，為真正意義上的設備信息化提供高速數據傳輸高速通信。

支持openWRT操作系統，簡潔的圖形界面，方便快捷使用，提供開發資料，使產品開發及嵌入應用更加便捷。滿足物聯網產業鏈中的各種嵌入式需求，如智能電網、智能交通、智能家居、金融、移動POS 終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。

產品特點



工業級應用設計

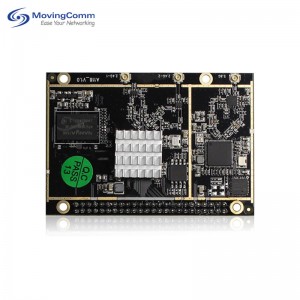

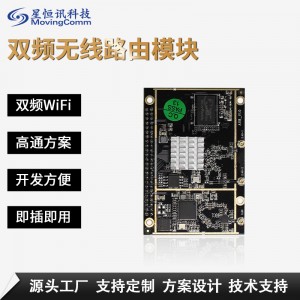

ComIoT 09模塊采用穩定性能工業級32位MIPS處理器，具有企業級別數據通信處理能力，內置128MB 系統內存，WIFI支持2.4GHz 802.11n無線協議和5.8GHz 802.11AC，提供***大速率可達432Mbps。



穩定可靠

ComIoT 09模塊采用軟件看門狗設計，保證系統穩定，支持長時間穩定工作，外網通信采用完備的防掉線機制，保證數據通信終端永遠在線 。



方便易用

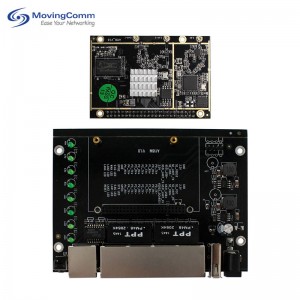

ComIoT 09模塊提供標準TTL串口、以太網，WIFI和USB接口, 可直接連接串口設備、以太網設備和WIFI設備。 標準有線WAN口支持標準PPPoE協議，可直接連接ADSL設備。該設備是款智能型數據終端，上電即可進入數據傳輸狀態，支持功能強大的云管理平臺，方便多設備管理（可選），使用方便, 靈活，支持多種工作模式， 方便的系統配置和維護 （包括本地、遠端Web和云平臺管理）

產品規格

硬件規格

處理器

QCA9531

內存

128MB DDR2 內存

Flash

16MB SPI Flash

無線

2.4GHz 802.11n MIMO***高達300Mbps

IPEX天線接口

接口

WAN

一個10/100Mbps 百兆以太網口，MDI/X自適應。

LAN

四個10/100Mbps 百兆以太網口，MDI/X自適應。

電源接口

標準DC接口，內置電源反向保護

RESET

一個針孔式復位按鈕

天線接口

2 X 2.4GHz標準IPex天線接口，特性阻抗50歐。

1 X 5.8GHz標準IPex天線接口，特新阻抗50歐。

指示燈

PWR 系統狀態指示燈 x 1

2.4GHz狀態指示燈 x 1

5.8GHz狀態指示燈 x 1

WAN狀態指示燈 x 1

LAN 狀態指示燈 x 4

電源輸入

標準電源

3.3V DC

功耗

***大功耗 4.5W

平均功耗 3W

閑時功耗 2W

***低功耗 1.3W

看門狗

內嵌軟件看門狗，支持設備運行自檢技術，設備運行故障自修復

產品尺寸

65mm x 45mm x 10mm

產品重量

11克

工作環境

工作溫度: -20°C to 70°C

存儲溫度: -40°C to 85°C

工作濕度: 10% to 95% RH不凝結

存儲濕度: 5% to 95% RH不凝結

認證

RoHS Compliance

固件

OpenWRT, Linux SDK



2.4GHz無線規格

無線標準

IEEE 802.11b/g/n

工作頻段

802.11b/g/n

2.412 – 2.4835GHz

無線功能

2.4GHz 信道選擇

1 – 13信道

帶寬選擇 20MHz / 40MHz

發射輸出功率

15±2dBm

接受靈敏度

-70±2dBm @ 54Mbps

安全及加密

WEP/WPA/WPA2安全機制



5.8GHz無線規格

無線標準

IEEE 802.11AC

工作頻段

802.11AC

GHz

無線功能

5.8GHz 信道選擇

36 – 165信道

帶寬選擇 20MHz / 40MHz

發射輸出功率

20±2dBm

接受靈敏度

-73±2dBm @ 54Mbps

安全及加密

WEP/WPA/WPA2安全機制



軟件功能

主要功能

WAN

支持靜態IP, DHCP, L2TP, PPTP, PPPoE

WIFI

支持Client, AP, Router等多種工作模式

支持WPA/WPA2加密方式， MAC地址過濾等功能



支持Mesh

VPN

支持 VPN Client PPTP / L2TP

遠程管理

SYSLOG / SNMP / SSH / HTTP等功能

支持本地和遠程在線升級，導入導出配置文件

支持NTP

支持VLAN, MAC地址克隆

支持多路DHCP Server及DHCP Client, DHCP捆綁MAC地址, DDNS, 防火墻， DMZ，主機流量統計等功能

支持TCP/IP, UDP, FTP（可選）, HTTP等多種網絡協議
