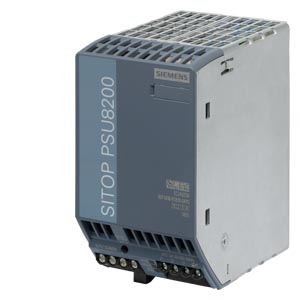

電源 SITOP PSU8200/3AC/DC24V/20A
SITOP PSU8200 24 V/20 A 穩定電源 輸入：3 AC 400-500 V 輸出：24 V DC/20 A |
| 輸入處 |
| 電網的形狀 |
三相交流 |
| 供電電壓 AC 時 |
|
| ● ***小額定值 |
400 V |
| ● ***大額定值 |
500 V |
| ● 初始值 |
320 V |
| ● 終值 |
575 V |
| 超廣域輸入 |
是 |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
15 ms |
| 工作條件 斷電橋接方式 |
Vin = 400 V時 |
| 電網頻率 |
50/60 Hz |
| 電網頻率 |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 400 V 時 |
1.2 A |
| ● 輸入電壓額定值為 500 V 時 |
1 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
16 A |
| I2t 值 ***大值 |
0.8 A²·s |
| 保險絲規格 |
無 |
| 保險絲規格 電源線內 |
要求：2 極連接微型斷路器 ***大10 A 特性曲線C 或斷路器3RV1021-1DA10,(設置3A) 或 3RV1721-1DD10 (UL 489) |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| |
|
| 可調整輸出電壓 |
是; 通過電位器 |
| 可調節的輸出電壓 |
24 ... 28 V; ***大480 W |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.1 % |
| ● 歐姆負載緩慢波動時 |
0.2 % |
| 剩余波紋度 |
|
| ● ***大值 |
100 mV |
| 電壓峰段 |
|
| ● ***大值 |
200 mV |
| 顯示方式 針對正常運行 |
24 V 的綠色 LED 正常 |
| 信號類型 輸出端上 |
繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常” |
| 輸出電壓特性 接通時 |
V輸出無超調（軟啟動） |
| 動作延遲時間 ***大值 |
2.5 s |
| 電壓升高時間 輸出電壓 |
|
| ● ***大值 |
500 ms |
| 輸出電流 |
|
| ● 額定值 |
20 A |
| ● 測量范圍 |
0 ... 20 A; +60 ... +70 °C: 降額使用 2%/K |
| |
|
| 輸出的有效功率 典型 |
480 W |
| 瞬時過載電流 |
|
| ● 運行期間短路 典型 |
60 A |
| 過電流持續過載時間 |
|
| ● 運行期間短路 |
25 ms |
| 恒定的過載電流 |
|
| ● 啟動期間短路 典型 |
22 A |
| 設備并聯 |
是; 輸出特性可變 |
| 并聯設備的數量 增加功率 |
2 |
| 效率 |
| 百分比效率 |
94 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
31 W |
| 控制 |
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 |
0.1 % |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 |
1 % |
| 調節時間 |
|
| ● 負載 50 % 階躍至 100 % 時 典型 |
0.2 ms |
| ● 負載 100 % 階躍至 50 % 時 典型 |
0.2 ms |
| 相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型 |
2 % |
| 調節時間 |
|
| ● 負載 10 % 階躍至 90 % 時 典型 |
0.2 ms |
| ● 負載 90 % 階躍至 10 % 時 典型 |
0.2 ms |
| ● ***大值 |
10 ms |
| 保護和監控 |
| 防過壓保護器規格 |
< 32 V |
| 輸出的特性 短路保護 |
是 |
| 短路保護規格 |
兩者選一，恒流特性約 22 A 或鎖閉關機 |
| ● 典型 |
22 A |
| 過電流過載能力 |
|
| ● 正常運行時 |
過載150%額定電流輸出 ， 5s/min |
| 持續短路電流 有效值 |
|
| ● 典型 |
22 A |
| 顯示方式 適用于過載和短路 |
黃色LED指示“過載”，紅色LED指示“閉鎖關機“ |
| 安全 |
| 電位隔離 入口與出口之間 |
是 |
| 電位隔離 |
通過了 EN 60950-1 的安全低輸出電壓 |
| 設備保護等級 |
Class I |
| 泄漏電流 |
|
| ● ***大值 |
3.5 mA |
| ● 典型 |
0.9 mA |
| 防護等級 IP |
IP20 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class B |
| ● 適用于電網諧波限制 |
EN 61000-3-2 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 標準，規格，許可 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259;cCSAus(CSAC22.2 No. 60950-1, UL 60950-1) |
| ● CSA許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259;cCSAus(CSAC22.2 No. 60950-1, UL 60950-1) |
| ● EAC 許可 |
是 |
| ● 法規符合性標志 (RCM) |
是 |
| ● NEC 級別 2 |
否 |
| ● SEMI F47 |
是 |
| 認證類型 |
|
| ● BIS |
是; R-41188271 |
| ● CB 證書 |
是 |
| 平均故障間隔時間 (MTBF) 40 °C 時 |
590 573 h |
| 標準，規格，許可 危險環境 |
| 資格證明 |
|
| ● IECEx |
否 |
| ● ATEX |
否 |
| ● ULhazloc 許可 |
否 |
| ● cCSAus，等級 1，分區 2 |
否 |
| ● FM 許可 |
否 |
| 標準，規格，許可 船級社認證 |
| 造船許可 |
是 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● Bureau Veritas (BV) |
否 |
| ● Det Norske Veritas (DNV) |
是 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| 標準，規格，許可 環保產品聲明 |
| 環保產品聲明 |
是 |
| 全球變暖潛能值 [CO2 當量] |
|
| ● 總計 |
989 kg |
| ● 制造期間 |
18.9 kg |
| ● 運行期間 |
970 kg |
| ● 使用壽命終止后 |
0.27 kg |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70; 在自然對流情況下；已在高于 -40 °C 的環境下進行了啟動測試 額定電壓 |
| ● 運輸期間 |
-40 ... +85 |
| ● 存放期間 |
-40 ... +85 |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 ... 95% 無冷凝 |
| 連接技術 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
L1, L2, L3, PE: 每 0.2 ... 4 mm² 1個螺釘型端子 單芯/多股 |
| ● 輸出端上 |
+, -: 每 0.2 ... 4 mm² 2個螺釘型端子 |
| ● 用于輔助觸點 |
13, 14 (告警信號): 每 0.14 ... 1.5 mm² 1個螺釘型端子; 15, 16(Remote):每0.14 ... 1.5 mm² 1個螺釘型端子 |
| 機械參數 |
| 寬度 × 高度 × 深度 外殼的 |
70 × 125 × 125 mm |
| 安裝寬度 × 安裝高度 |
70 mm × 225 mm |
| 須遵守間距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 緊固類型 |
安裝在DIN導軌 EN 60715 35x7.5/15上 |
| ● DIN 導軌安裝 |
是 |
| ● S7 異型導軌安裝 |
否 |
| ● 墻壁安裝 |
否 |
| 可順序排列的殼體 |
是 |
| 凈重 |
1.2 kg |
| 附件 |
| 電氣附件 |
緩沖模塊 |
| 機械附件 |
設備標識標簽 20 mm × 7 mm，鈦灰色 3RT2900-1SB20 |
| 更多信息 網絡鏈接 |
| 網絡鏈接 |
|
| ● 至網頁： Industry Mall |
https://mall.industry.siemens.com |
| ● 至網頁：選擇輔助工具 TIA Selection Tool |
https://www.siemens.com/tstcloud |
| ● 至網頁：電源 |
https://siemens.com/sitop |
| ● 至網頁： CAx 下載管理器 |
https://siemens.com/cax |
| ● 至網頁： Industry Online Support |
https://support.industry.siemens.com |
| 附加信息 |
| 其他說明 |
在額定輸入電壓和環境溫度25℃的參數（除非另有規定） |
