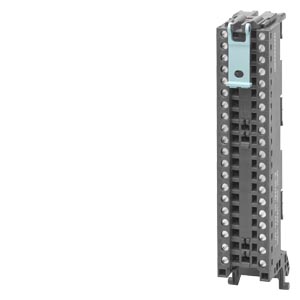

6ES7592-1AM00-0XB0
(EAN: 4025515078159 / UPC: 887621139612)
FRONTCONNECTOR SCREW TYPE (35MM MOD.)
|
|
SIMATIC S7-1500，前連接器 螺絲端子技術，40針 針對 35mm 寬模塊 包括 4 個電位橋接， 和束線帶 |
| 一般信息 |
| 產品類型標志 |
前置插頭 |
| 連接技術 |
| 外圍設備信號接口 |
| ● 連接技術 |
螺栓緊固 |
| ● 每個接口的導線數量 |
1; 或者將兩根導線放置在同一個電纜芯線端套里，***大直徑 1.5 mm²（總和） |
| 導線截面 (mm²) |
| — 硬導線的可連接導線截面，***小值 |
0.25 mm² |
| — 硬導線的可連接導線截面，***大值 |
1.5 mm² |
| — 軟導線（無電纜芯線端套）的可連接導線截面，***小值 |
0.25 mm² |
| — 軟導線（無電纜芯線端套）的可連接導線截面，***大值 |
1.5 mm² |
| — 軟導線（帶電纜芯線端套）的可連接導線截面，***小值 |
0.25 mm² |
| — 軟導線（帶電纜芯線端套）的可連接導線截面，***大值 |
1.5 mm² |
| 符合 AWG 的導線截面 |
| — 硬導線的可連接導線截面，***小值 |
24 |
| — 硬導線的可連接導線截面，***大值 |
16 |
| — 軟導線（無電纜芯線端套）的可連接導線截面，***小值 |
24 |
| — 軟導線（無電纜芯線端套）的可連接導線截面，***大值 |
16 |
| — 軟導線（帶電纜芯線端套）的可連接導線截面，***小值 |
24 |
| — 軟導線（帶電纜芯線端套）的可連接導線截面，***大值 |
16 |
| 線端處理 |
| — 導線的剝線長度，***小值 |
10 mm |
| — 導線的剝線長度，***大值 |
11 mm |
| — 符合 DIN 46228 的電纜芯線端套，無塑料套筒 |
類型 A，10 mm 和 12 mm 長 |
| — 符合 DIN 46228 的電纜芯線端套，帶塑料套筒 |
類型 E，10 mm 和 12 mm 長 |
| 安裝 |
| — 工具 |
螺絲刀，圓錐形結構，3 mm 至 3.5 mm |
| — 擰緊扭矩，***小值 |
0.4 N·m |
| — 擰緊力矩，***大值 |
0.7 N·m |
| 尺寸 |
| 寬度 |
29.8 mm |
| 高度 |
130.5 mm |
| 深度 |
46 mm |
| 重量 |
| 重量，約 |
123 g |
