數據表



產品介紹：

模塊化過濾介質測試臺，用于測試抽吸模式下的分數效率、差壓、容塵量和重量效率。HF型帶有溫度和濕度控制功能。



型號



MFP 3000C

用于測試過濾介質，優于DIN 71460和ISO 11155-1道路載具內部過濾器



MFP 3000FTD

MFP 3000帶額外測試管道，用于400平方厘米過濾器測試區域

用于測試過濾介質，優于EN 779室內空氣過濾器



MFP 3000HF

主動控制相對濕度（從10%到80%）和溫度（從-10°C到50°C）

MFP 3000M

用于測試過濾介質，優于ISO 5011 / ISO TS 19713發動機空氣過濾器



說明

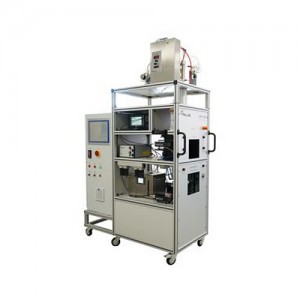

圖1：MFP 3000

Palas® MFP過濾器測試臺已經在開發和質量控制的實際應用中，在世界各地經過多次驗證。MFP過濾器測試臺是用于扁平過濾器介質和小微型過濾器的模塊化過濾器測試系統。該系統可用于確定：

·無灰塵涂層介質的壓力損失曲線，

·分離效率，或

·負荷施加過程中的負荷和餾分分離效率

·重量分離效率

在*短的時間內完成工作可靠且具有成本效益。MFP 3000在抽吸模式下運行。這可確保即使在高流速下也能形成特別均勻的濾餅。借助光散射光譜儀Promo®3000，可以確保清晰可靠地確定氣溶膠濃度和粒徑，從而確保***測定餾分分離效率。此外，使用帶有兩個傳感器的welas®digital 3000或Promo®3000進行幾乎同時的顆粒測量還具有以下優點：

·餾分分離效率的全自動測量

·可在極高和極低氣溶膠濃度下使用測試系統。

測試序列的高度自動化設置以及清晰定義的單個組件和濾波器測試軟件FTControl可單獨調整的程序，共同提供高度可靠的測量結果。





質量詳情



圖2：MFP 3000



產生多種多樣的氣溶膠，這要歸功于使用不同的灰塵、KCl/NaCl、DEHS等分散劑；縮短測量時間是可能的，例如通過增加灰塵濃

1、產生多種多樣的氣溶膠，這要歸功于使用不同的灰塵、KCl/NaCl、DEHS等分散劑；縮短測量時間是可能的，例如通過增加灰塵濃度。

2、電暈放電（可選）：針對不同質量流量的可調離子流�；旌峡諝�，流入速度從0.05到1 米 / 秒可調�？蛇x：瞬時流入。

3、光散射光譜儀Promo®3000可在濃度高達5000毫克/立方米（SAE 細塵）和低濃度下進行***的顆粒測量，以測定初始餾分分離效率。

4、移動式氣動過濾器支架，用于快速拆卸和裝載試驗臺。

5、重量過濾器支架，用于簡單快速地評估重量分離效率。

6、原氣傳感器。

7、清潔氣體傳感器自動化。MFP 3000集成有質量流量控制器，可用于控制體積流量。體積流率可以通過FTControl過濾器測試軟件進行自動監視和控制。在過濾器測試期間，也會自動記錄集成傳感器的數據，例如過濾器的體積流量、溫度、相對濕度和壓差。





餾分分離效率的測量



圖3：示例：餾分分離效率比較



·餾分分離效率的全自動測量

·借助Promo®系統清楚地展示0.2至40 微米整個測量范圍內的過濾介質分離效率

·*高的測量重現性和可重復性突出分離效率的細微差別。

·優化的氣霧劑應用，每次分離效率測量的測量時間短，約為2分鐘

·簡單的分離效率曲線比較，也可以計算平均值



采樣和布局 垂直布局允許大顆粒（**40 微米）進入過濾介質。在原氣體和清潔氣體方面，原氣體和清潔氣體傳感器配有等速采樣探針。





負荷/保持時間測量以及壓力損失曲線記錄



圖4：示例：保持時間測量



·灰塵施加過程中餾分分離效率性能測量；可以預先選擇壓力損失或測量時間作為中止標準

·與壓力損失或時間有關的預選負荷施加步驟

·對分離效率的重量測定

·以圖表和表格形式確定并表示壓力損失曲線和保留曲線，80％和95％分離度時的粒徑顯示提供更多信息。

·不同加料步驟中餾分分離效率比較

·縮短測量時間，例如通過增加灰塵濃度



優點

·可幾乎同時測量原氣體和清潔氣體中的顆粒

·粒度測量范圍為 0.2 40 微米

·無需稀釋即可測量 Cn max = 106

·顆粒 / 立方厘米

·國際范圍內可比較的測量結果

·廣泛分布的測量系統

·測試方法的高重復性

·易于使用不同的測試氣霧劑，例如 SAE 細塵和粗塵、NaCl/KCl、DEHS

·通過測量餾分分離效率進行負荷測試，*高原氣體濃度可達 > 1000 毫克 / 立方米（ISO 細塵）或 > 5000 毫克 / 立方米（ISO 粗塵）

·靈活的過濾器測試軟件 FTControl

·壓力損失測量、餾分分離效率測量和負荷測量順序程序

·易于操作，即使是未經培訓的人員也可以在使用設備時得到快速指導

·設置時間短

·可由客戶自主執行清潔和校準

·輕松使用測量技術組件 - 即使在其他應用中

·移動設置，易于在腳輪上移動運行可靠

·在交付前驗收測試期間以及交付時驗證單個組件和整個系統的明確功能

·低維護

·本設備將減少您的運營成本



應用領域
