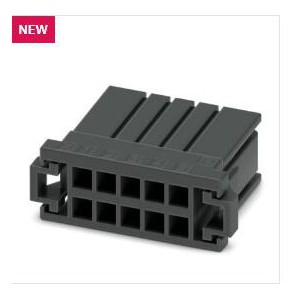

菲尼克斯接線端子  DD31PC 2,2/10-3,81-X - PCB 插拔式連接器

1340469

菲尼克斯接線端子 插拔式連接器， 顏色: 黑色， 額定電流: 8 A， 額定電壓(III/2): 160 V， 觸點類型: 孔式插頭， 行數: 2， 位數: 10， 產品系列: DD31PC 2,2/..， 針距: 3.81 mm， 接線方式: 壓接， 導線／PCB連接方向: 0 °， 鎖扣: - 不帶鎖扣， 插拔系統: CONNEXIS DD， 互鎖: 卡接鎖定， 安裝: 自鎖法蘭， 包裝類型: 紙箱包裝

產品詳情

折疊全部

技術數據

產品屬性

產品類型 PCB插拔式連接器

產品系列 DD31PC 2,2/..

產品線 CONNEXIS Connectors S

位數 10

針距 3.81 mm

行數 2

電氣特性

額定電流IN 8 A

額定電壓 UN 160 V

接觸電阻 5 mΩ

額定電壓(III/3) 160 V

額定電涌電壓(III/3) 2.5 kV

額定電壓(III/2) 160 V

額定電涌電壓(III/2) 2.5 kV

額定電壓 (II/2) 320 V

額定電涌電壓(II/2) 2.5 kV

連接數據

互鎖

鎖定類型 卡接鎖定

安裝法蘭 自鎖法蘭

導線連接

連接方式 壓接

導線／PCB連接方向 0 °

可連接導向橫截面 AWG 28 ... 14

剝線長度 4.5 mm

材料規格

材料數據 - 殼體

顏色 (外殼) 黑色 (9005)

絕緣材料 PBT

絕緣材料組 II

CTI符合IEC 60112 400 ≤ CTI < 600

阻燃等級，符合UL 94 V0

尺寸

尺寸圖

針距 3.81 mm

寬度 [w] 31.98 mm

高度[h] 12.23 mm

長度[l] 22.8 mm

說明

觸點說明 這些連接器符合DIN EN 61984標準，無開關容量(COC)。若用于預期目的，不可在帶電或負載情況下插入或斷開連接。

應用說明 所有實驗室測試均在將壓接插針用作附件的情況下進行。

應用說明 電流取決于使用的壓接插針和導線橫截面積。

應用說明 配套壓接插針可在“附件”選項卡中查看。

機械測試

壓接的拉伸強度

結果 已通過測試

導線橫截面／導線類型／牽引力設定值／實際值 AWG 28 / 柔性 / > 11 N

插入/拔出力

結果 已通過測試

周期數 25

每個接線位的插入強度 6 N

每個接線位的拔出強度 6 N

抗擦抹性

規格 IEC 60068-2-70:1995-12

結果 已通過測試

極性保護和編碼

規格 IEC 60512-13-5:2006-02

結果 已通過測試

外觀檢查

規格 IEC 60512-1-1:2002-02

結果 已通過測試

尺寸檢查

規格 IEC 60512-1-2:2002-02

結果 已通過測試

環境和真實條件

振動測試

規格 IEC 60068-2-6:2007-12

頻率 10 - 150 - 10 Hz

掃描速率 1倍頻程/分鐘

振幅 0.35 mm (10 Hz ... 60.1 Hz)

加速度 50 m/s² (60.1 Hz ... 150 Hz)

每軸的測試周期 2.5 h

耐久性測試

規格 IEC 60512-9-1:2010-03

海平面脈沖耐受電壓 2.95 kV

體積電阻 R1 5 mΩ

體積電阻 R2 5 mΩ

第2級的體積電阻R2 5 mΩ

插入／拔出周期 25

氣候測試

規格 ISO 6988:1985-02

腐蝕應力 0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期

熱應力 105 °C/168 h

大功率頻率耐受電壓 1.39 kV

環境條件

環境溫度（運行） -55 °C ... 105 °C (取決于衰減曲線)

環境溫度（存放/運輸） -40 °C ... 70 °C

相對濕度（存放/運輸） 30 % ... 70 %

環境溫度（組裝） -5 °C ... 100 °C

電氣測試

溫度測試 | 測試組C

規格 IEC 60512-5-1:2002-02

已測芯數 20

絕緣電阻

規格 IEC 60512-3-1:2002-02

絕緣電阻，相鄰接線位 > 5 MΩ

電氣間隙和爬電距離 |

規格 IEC 60664-1:2007-04

絕緣材料組 II

比較跟蹤指標（IEC 60112） 400 ≤CTI< 600

額定絕緣電壓 (III/3) 160 V

額定電涌電壓 (III/3) 2.5 kV

***小電氣間隙值 – 不均勻電場 (III/3) 1.5 mm

***小爬電距離(III/3) 2.2 mm

額定絕緣電壓 (III/2) 160 V

額定電涌電壓(III/2) 2.5 kV

***小電氣間隙值 – 不均勻電場 (III/2) 1.5 mm

***小爬電距離(II/2) 1.5 mm

額定絕緣電壓 (II/2) 320 V

額定過電壓 (II/2) 2.5 kV

***小電氣間隙值 – 不均勻電場 (II/2) 1.5 mm

***小爬電距離(II/2) 2.2 mm

包裝規格

包裝類型 紙箱包裝

商業數據

訂貨號 1340469

包裝單位 50 pc

***小訂貨量 50 pc

注意 定制（不可退回）

銷售關鍵代碼 AABCUH

產品關鍵代碼 AABCUH

GTIN 4063151647346

單件重量（含包裝） 5.67 g

單件重量（不含包裝） 5.751 g

關稅號 8538900000

原產地 CN

下載

所有

語言

 適用于組件的線對板連接器

針距3.81 mm的CONNEXIS D31連接器

壓接型線對板連接器，適用于自動化生產，額定電流可達8A，額定電壓可達160V。
