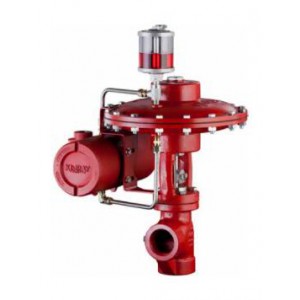

電液動執行器

 介紹

由于對低排放工藝的要求使您的工作更加困難，Kimray 有一個解決方案。利用我們在石油和天然氣行業的豐富經驗，我們開發了Kimray電液執行器。使用**液壓泵，您現在可以在不排放的情況下啟動閥門。有了小型太陽能電池板，這種解決方案就變得自給自足，能源獨立。這可用于任何尺寸的 Kimray 頂管，或需要 30 psi 才能啟動的彈簧復位頂管。



 OPERATIN G 原理

對于所有版本的 EHA，液壓油通過歧管從隔膜頂部的區域穿梭到隔膜下方的區域。對于壓力開啟 （PO） 閥，隔膜頂部的容積充當大氣壓下液壓油的存儲空間。隔膜下方的體積被加壓以驅動閥門打開。儲油罐連接到閥門執行器的頂部，以便液壓油輸入和液壓油液位的目視測量。EHA 可與壓力打開閥或壓力關閉閥一起使用。當通過控制器接收到信號時

回路打開PO閥，泵被激活并開始移動和加壓液壓油從隔膜空間的頂部進入隔膜下方的容積。閥門執行器開始打開閥門。

對于離散 （ON/OFF） 版本，泵繼續由壓力傳感器監測壓力，直到達到***大設定點。此時，泵被停用，閥門保持打開狀態。離散版本沒有位置反饋。監控兩個離散輸入（如 GEN II 電子液位控制器）以進行操作。***個離散輸入通過從開接觸點更改為閉合觸點來通知控制器開始打開閥門。第二個離散輸入通過從打開觸點變?yōu)殚]合觸點來通知控制器開始關閉閥門。



 規格

 壓力： 30 PSI

電壓 ： 12 VDC （11.0-14.0 VDC）

24 伏直流電（22.0-26.0 伏直流電）

MODBUS輸入（TDA-，TDB+）：RS-485

溫度：-40°F 至 140

液壓油：Kimzoil #6927

啟動時間：    1英寸HPMV 2英寸HPMV

 完全開放      7s                       25s
