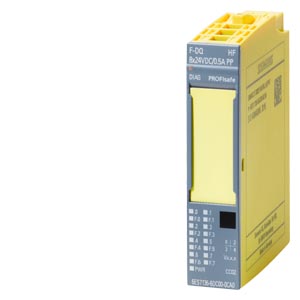

SIEMENS/西門子 ET200SP 開關量輸出模塊6ES7136-6DC00-0CA0
|
|
SIMATIC DP，電子模塊 ET 200SP， 安全輸出 8x24VDC/0.5 A PP HF， 15mm 結構寬度， 至 PL E(ISO 13849) ***高 SIL 3(IEC 61508) |
| 一般信息 |
| 產品類型標志 |
F-DQ 8x24 VDC/0.5 A PP HF |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 可用的基本單元 |
BU 類型 A0 |
| 模塊特有彩色標牌板的顏色代碼 |
CC02 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
帶硬件支持包 202 的 V14 SP1 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP4 HF5 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
V2.31 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源符合 NEC Class 2 要求 |
否 |
| 輸入電流 |
| 耗用電流（額定值） |
75 mA; 無負載 |
| 耗用電流，***大值 |
21 mA; 來自背板總線 |
| 輸出電壓 / 標題 |
| 額定值 (DC) |
24 V |
| 功率 |
| 來自背板總線的功率輸出 |
70 mW |
| 功率損失 |
| 功率損失，典型值 |
3 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
6 byte; 無 RIOforFA 5 字節；帶 RIOforFA 6 字節 |
| ● 輸出端 |
6 byte; 無 RIOforFA 5 字節；帶 RIOforFA 6 字節 |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 電子編碼鍵類型 F |
是 |
| 數字輸出 |
| 數字輸出類型 |
晶體管 |
| 數字輸出端數量 |
8 |
| 可編程的數字輸出端 |
是 |
| 短路保護 |
是 |
| ● 響應閾，典型值 |
***小 0.7 A |
| 斷線識別 |
否 |
| 感應式關閉電壓的限制 |
典型值 -39 V |
| 控制數字輸入 |
是; 數字輸出，符合 IEC 61131-2，類型 0.5 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.5 A |
| ● 照明負載時的***大值 |
2 W |
| 負載電阻范圍 |
| ● 下限 |
48 |
| ● 上限 |
12 000 |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
24 V; L+ (-0.5 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“0”的剩余電流，***大值 |
0.5 mA |
| 開關頻率 |
| ● 電阻負載時的***大值 |
30 Hz; 對稱 |
| ● 電感負載時的***大值 |
0.1 Hz; 符合 IEC 60947-5-1，DC-13，對稱 |
| ● 電容負載，***大值 |
2 Hz; 對稱 |
| ● 照明負載時的***大值 |
10 Hz; 對稱 |
| 輸出端的總電流 |
| ● 每個通道的***大電流 |
0.5 A; 注意手冊中的降級說明 |
| ● 每個模塊的***大電流 |
3 A; 注意手冊中的降級說明 |
| 輸出端的總電流（每個模塊） |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
3 A |
| — ***高可達 50 ℃，***大值 |
2.5 A |
| — ***高可達 60 ℃，***大值 |
2 A |
| 垂直安裝位置 |
| — ***高可達 50 ℃，***大值 |
2 A |
| 導線長度 |
| ● 屏蔽，***大值 |
100 m |
| ● 未屏蔽，***大值 |
100 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 可接入替代值 |
否 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 LED |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
是 |
| 安全運行中可達到的***大安全等級 |
| ● 性能等級符合 ISO 13849-1 |
PLe |
| ● 類別符合 ISO 13849-1 |
4 類線 |
| ● SIL 按照 IEC 61508 |
SIL 3 |
| 故障概率（使用時間為 20 年，維修時間為 100 小時） |
| — Low demand mode：平均失效概率 (PFDavg) 符合 SIL3 |
< 6.00E-05 |
| — High demand/continous mode：每小時故障概率 (PFH) 符合 SIL3 |
< 2.00E-09 1/h |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
0 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
4 000 m; 降額 |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
48 g |
