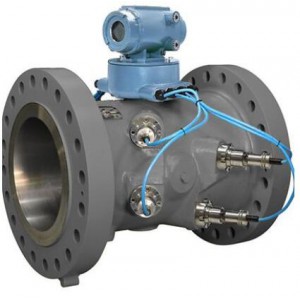

Rosemount羅斯蒙特™  SeniorSonic 3414 四聲道氣體超聲波流量計

產品描述

新一代羅斯蒙特™ SeniorSonic™ 3414 四聲道超聲波流量計保留經現場驗證的 British Gas 弦式設計，同時通過羅斯蒙特 3410 系列極速電子元件大幅提高采樣速度，深受全球交接計量行業青睞。這款儀表性能好、功能強大，可快速檢測儀表上游堵塞、異常流量形態和液烴等流量動態變化，從而降低計量的不確定性。MeterLink™ 軟件將顯示由大量的儀表預測診斷信息，提供專業的流量分析、流量擾動提醒和建議的糾正措施，以便在計量受影響前加快檢測速度。



規格

口徑                    DN100 至 DN1050（4in 至 42in）

                          DN100 至 DN150（4in 至 6in）為 45° 雙 X 型設計

                          DN200 (8in) 及更大尺寸為 British Gas (BG) 設計

流體狀態             氣體

精度                   在整個流量標定范圍內，為讀數的 ±0.1%

重復精度            流速為 1.5-30.5m/s（5-100ft/s）時，讀數 ±0.05%

速度                   額定流速可達 30m/s (100ft/s)，對某些口徑，***大可達到并超過 38m/s (125ft/s)

工作溫度范圍        T-21 傳感器：-20°C 至 +100°C（-4°F 至 +212°F）

                           T-22 傳感器：-50°C 至 +100°C（-58°F 至 +212°F）

                           T-200 傳感器（口徑***大 30.5 厘米（12 英寸））：-50°C 至 125°C（-58°F 至 +257°F）

工作壓力范圍        T-21/T-22 傳感器：689 至 27,579kPag（100 至 4,000psig）

                            T-21/T-22 傳感器：降低 Qmax 時，***低工作壓力 345kPag (50psig)

                            T-22 傳感器：分離傳感器安裝底座之后，0 至 689kPag（0 至 100psig）

                            T-200 傳感器：103 至 25,855kPag（15 至 3,750psig）

材料                     碳鋼和不銹鋼





特點

流量剖面 3D 視圖顯示了旋渦、橫流、不對稱及湍流，以便加速制定問題解決方案

通過對 AGA 8 壓縮系數及 AGA 10 聲速進行自動計算，從而減少了人為失誤

通過對管壁積聚、液體、堵塞及氣體質量下降等警報處理，降低測量的不確定度

采用新型 4 型 CPU 模塊（帶至多 6 個頻率或數字輸出），增加輸入/輸出

T-200 傳感器無需特殊工具即可在壓力下安全提取

采用新型 4 型 CPU 模塊（帶至多 6 個頻率或數字輸出），增加輸入/輸出

采用***新的 3410 電子部件固件更新中現在包含的新型智能儀表自校驗基本功能，顯著縮短了以前用于數據分析和故障排除的時間
