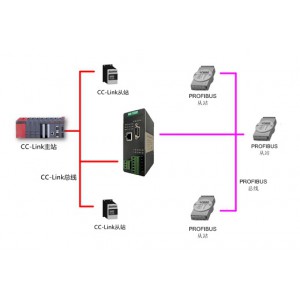

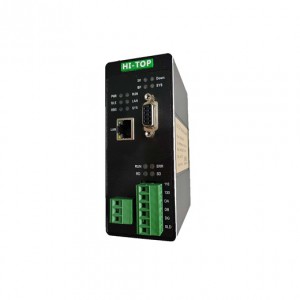

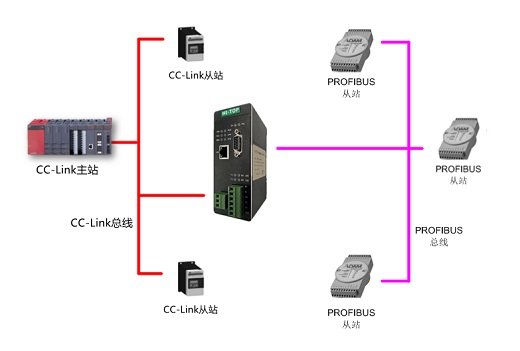

HT3S-DPM-CCS 是一款 CC-LINK IE FIELD BASIC 從站功能的通訊網關。該產品主要功能是將 PROFIBUS DP接入到 CC-LINK網絡中。本網關連接到 CC-LINK IE FIELD BASIC 總線中作為從站使用，連接到 PROFIBUS 總線中作為PROFIBUS  DP主站使用。即可以實現兩個不同協議的PLC做數據交換。

為分布式控制系統（PLC、DCS、工控機）提供PROFIBUS從站設備集成解決方案，PROFIBUS網關設備承擔著將全球各廠家PROFIBUS-DP協議接入到 CC-LINK網絡中的任務，為全球PROFIBUS系統用戶服務。

技術參數

PROFIBUS DP技術參數

● PROFIBUS DP/V0 協議符合GB/T 20540-2006： 測量和控制數字數據通信工業控制系統用現場總線第3 部分：PROFINET 規范；

● PROFIBUS DP 作為主站，波特率達到12M；

● PROFIBUS-DP 作為主站，理論值可接 PROFIBUS-DP 從站數量 32 個，單個 PROFIBUS-DP 從站通訊數據不超過 244 個字節；每條PROFIBUS-DP總線可接 126 個 DP 從站，建議每 32 個 DP 從站加裝一個中繼器，以保證總線信號質量； 由于內部存儲器總?cè)萘肯拗疲�如果每個站數據量較多，則 DP 從站的數量可能受到縮減。

CC-LINK 技術參數

● 網關的CC-Link接口作為從站工作。

● 網關支持CC-Link Ver.1 。

● 網關支持輸入輸出各48字節 。

● 波特率支持：156K、625K、2.5M、5M、10M可選。

● 網關作為遠程設備站工作。

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
