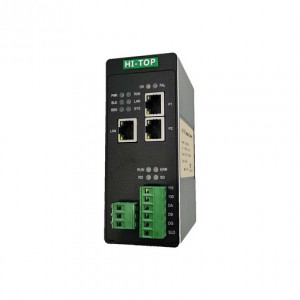

DEVICENET 轉EtherCAT 協議轉換網關工業級 HT3S-ECS-DNS

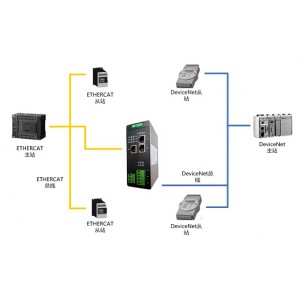

該產品主要功能是將DeviceNet總線和EtherCAT網絡連接起來，相互交換數據。HT3S-ECS-DNS網關連接到 EtherCAT 總線中作為從站使用，連接到 DEVICENET總線中作為從站使用。即可以實現DEVICENET接口儀表、變頻器、綜保、軟啟動器或PLC等設備接入到 EtherCAT 網絡系統。

技術指標

DEVICENET 技術參數

● DeviceNet接口為從站，支持poll掃描；

● 支持的波特率：125K, 250K, 500K；

● DeviceNet網絡總線供電；

● DeviceNet***大輸入輸出長度：各128字節；

● DeviceNet站地址：0-31，一個網絡，包括主站在內，***多接31個節點。

ETHERCAT 技術參數

● 網關作為EtherCAT網絡的從站，可以連接PLC。

● 帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

● 支持的***大PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
