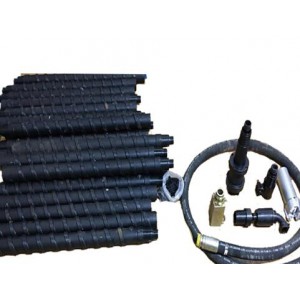

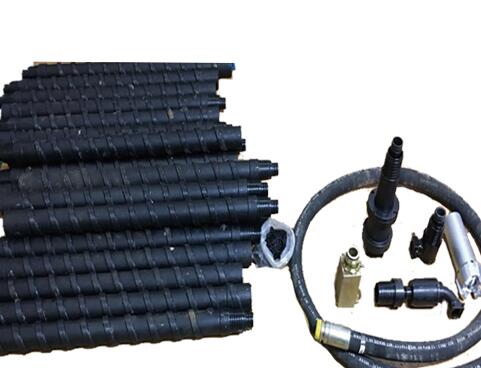

SDQ-50深孔快速取樣裝置采用噴射技術和多級引射技術，能夠?qū)崿F(xiàn)不撤鉆桿取樣，隨鉆隨取，可在5min內實現煤層100m或更大范圍內任意點的快速定點取樣，是目前內符合《煤層瓦斯含量井下直接測定方法》及其它標準規范的取樣裝備，主要由φ50mm高強度雙閉鉆桿、雙通道取樣尾辮、控制閥及螺旋噴射取樣鉆孔等部分組成
SDQ-50深孔快速取樣裝置工作原理：
正常鉆進時與目前礦井所用鉆進原理相同，即雙壁鉆桿內管與環形空間同時進風排渣；取樣時采用反循環鉆進原理，即壓風由雙壁鉆桿環形空間進入，把旋風噴射取樣鉆頭切削的煤樣沿雙壁鉆桿內管正壓吹出，實現快速取樣。
SDQ-50深孔快速取樣裝置煤樣在內管的運移速度可達到15m/s。
SDQ-50深孔快速取樣裝置技術要求
鉆桿：直徑50mm、扭矩≥4000N/m，自帶φ25快插接頭
鉆頭：直徑75mm，長度不小于200mm
取樣速度：>250 g/min；
額定工作風壓：0.55Mpa；
額定工作風量：4～5m3/min（標況）；
額定取樣深度：0～50m（地質條件不同有一定差別）；
配套鉆機要求：可夾持Φ50mm鉆桿，后置尾辮；自帶φ25和φ32的快插接頭取樣裝置 深孔快速取樣裝置 煤層瓦斯樣品取樣裝置 煤層瓦斯取樣裝置
SDQ-50深孔快速取樣裝置符合GB/T23250-2009《煤層瓦斯含量井下直接測定方法》測定煤層瓦斯含量核心在于損失量推算，目前的技術瓶頸在于取樣。深孔快速取樣裝置 標準要求“定點取樣，且取樣時間小于5min”。
