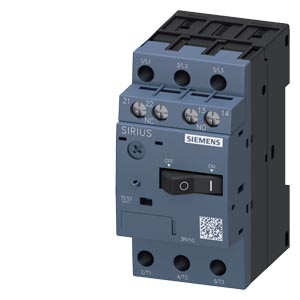

斷路器，結構尺寸 S00 用于電機保護，等級 10 A 脫扣器 0.45 - 0.63 A N 脫扣器 8.2 A 螺栓型端子連接標準通斷能力帶橫向輔助開關 1NO+1NC

產品品牌名稱

SIRIUS

產品名稱

斷路器

產品的規格

用于電機保護

產品類型名稱

3RV1

綜合技術數據

斷路器的結構尺寸

S00

接觸器的結構尺寸可組合的依公司特殊情況而定的

S00

產品擴展輔助開關

是

損耗功率 [W] 電流測定值時

● AC 時在熱運行狀態中

5.5 W

● AC 時在熱運行狀態中每個電極

1.8 W

絕緣電壓污染度 3 時 AC 時測定值

690 V

抗沖擊電壓能力測定值

6 kV

機械式使用壽命（轉換周期）

● 主觸點的典型

100 000

● 輔助觸頭的典型

100 000

電氣使用壽命（操作循環）典型

100 000

參考標示符合 IEC 81346-2:2009

Q

RoHS 指令（日期）

01/01/2013

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-20 ... +60 °C

● 存放期間

-50 ... +80 °C

● 運輸期間

-50 ... +80 °C

相對空氣濕度運行期間

10 ... 95 %

主電路

極數 用于主電路

3

可設置的電流動作值電流控制的過載脫扣的

0.45 ... 0.63 A

工作電壓

● 測定值

20 ... 690 V

● AC-3 時測定值 ***大值

690 V

● AC-3e 時測定值 ***大值

690 V

工作頻率測定值

50 ... 60 Hz

工作電流測定值

0.63 A

工作電流

● AC-3 時 400 V 時測定值

0.63 A

● AC-3e 時 400 V 時測定值

0.63 A

額定功率

● AC-3 時

— 230 V時測定值

0.1 kW

— 400 V 時測定值

0.18 kW

— 500 V 時測定值

0.2 kW

— 690 V 時測定值

0.3 kW

● AC-3e 時

— 230 V時測定值

0.1 kW

— 400 V 時測定值

0.18 kW

— 500 V 時測定值

0.2 kW

— 690 V 時測定值

0.3 kW

開關頻率

● AC-3 時 ***大值

15 1/h

● AC-3e 時 ***大值

15 1/h

輔助電路

輔助開關的結構形式

橫向放置的

常閉觸點數量用于輔助觸點

●

1

● 備注

1

常開觸點數量用于輔助觸點

●

1

● 備注

1

轉換器數量用于輔助觸點

0

工作電流輔助觸頭的 AC-15 時

● 24 V 時

2 A

● 110 V時

2 A

● 120 V 時

2 A

● 125 V 時

2 A

● 230 V時

0.5 A

工作電流輔助觸頭的 DC-13 時

● 24 V 時

1 A

● 60 V 時

0.15 A

保護和監控功能

產品功能

● 接地識別

否

● 斷相識別

是

脫扣等級

CLASS 10

過電流脫扣器規格

熱的

極限短路電流 (Icu) 分?jǐn)嗄芰?/td>

● AC 時 240 V 時測定值

100 kA

● AC 時 400 V 時測定值

100 kA

● AC 時 500 V 時測定值

100 kA

● AC 時 690 V 時測定值

100 kA

工作短路電流 (Ics) 分?jǐn)嗄芰?AC 時

● 240 V 時測定值

100 kA

● 400 V 時測定值

100 kA

● 500 V 時測定值

100 kA

● 690 V 時測定值

100 kA

電流動作值無延遲的短路脫扣器的

8.2 A

UL/CSA 額定數據

全負載電流 (FLA) 對于三相交流電機

● 480 V 時測定值

0.63 A

● 600 V 時測定值

0.63 A

觸點負荷能力輔助觸頭的符合 UL

C300 / R300

保護裝置，防止短路導致開關裝置損壞。

產品功能短路保護

是

短路脫扣器的規格

磁力

熔斷體規格

● 用于輔助開關的短路保護 需要

保險絲gG: 10 A, 電纜保護開關C 6 A (短路電流Ik < 400 A)

熔斷體規格 IT 電網中用于主電路的短路保護

● 240 V 時

不需要

● 400 V 時

無需

● 500 V 時

gL/gG 6 A

● 690 V 時

gL/gG 6 A

裝入/固定/外廓尺寸

裝入位置

任意的

緊固類型

按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊

高度

90 mm

寬度

45 mm

深度

75 mm

須遵守間距

● 到接地部件 400 V 時

— 向下地

20 mm

— 向上地

20 mm

— 側向地

9 mm

● 到帶電壓部件 400 V 時

— 向下地

20 mm

— 向上地

20 mm

— 側向地

9 mm

● 到接地部件 500 V 時

— 向下地

20 mm

— 向上地

20 mm

— 側向地

9 mm

● 到帶電壓部件 500 V 時

— 向下地

20 mm

— 向上地

20 mm

— 側向地

9 mm

● 到接地部件 690 V 時

— 向下地

20 mm

— 向上地

20 mm

— 反向地

0 mm

— 側向地

9 mm

— 向前地

0 mm

● 到帶電壓部件 690 V 時

— 向下地

20 mm

— 向上地

20 mm

— 反向地

0 mm

— 側向地

9 mm

— 向前地

0 mm

接口/ 接線端子

電氣連接規格

● 用于主電路

螺栓連接

● 用于輔助和控制電路

螺栓連接

電氣連接的排列用于主電路

上面和下面

可連接的導線截面類型

● 用于主觸點

— 單芯線或多芯線

2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²)

— 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

可連接的導線截面類型

● 用于輔助觸點

— 單芯線或多芯線

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

擰緊扭矩

● 用于主觸點螺栓連接時

0.8 ... 1.2 N·m

● 用于輔助觸點螺栓連接時

0.8 ... 1.2 N·m

螺絲刀頭的尺寸

PZ 頭尺寸 2

螺紋規格連接螺栓的

● 用于主觸點

M3

● 輔助和控制觸點的

M3

安全

引起危險的停機故障比例

● 低需求率時符合 SN 31920

50 %

● 需求率較高符合 SN 31920

50 %

B10 值需求率較高符合 SN 31920

5 000

失效率 [FIT] 低需求率時符合 SN 31920

50 FIT

電氣安全

防護等級 IP 正面的符合 IEC 60529

IP20

防接觸保護 正面的符合 IEC 60529

確保從前部垂直觸摸時手指安全

顯示方式開關狀態

等臂桿
