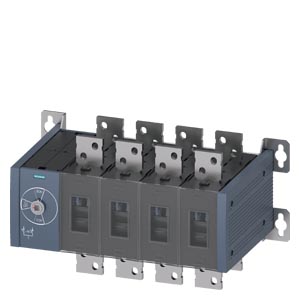

SENTRON，轉換開關電器 3KC， 手動操作，MTSE，尺寸： 5，4 極，Iu：1250 A，Ue 直流： 415 V，Ie，對應于 AC-33 B 415V：800 A，Ie，對應于 AC-23 A （690V 時）：800 A， 螺釘安裝， 前面驅動，在左端， 無手柄， 總線連接 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
3KC 電源切換開關 |
| 產品的規格 |
手動操作 |
| 顯示方式 用于門耦合旋轉驅動的開關位置指示器 |
I ON- O OFF- II ON |
| 操作元件的結構形式 |
無手柄 |
| 手柄結構 |
無 |
| 開關操縱機構的結構形式 |
前橋驅動 |
| 開關操縱機構的結構形式 電機驅動 |
否 |
| 一般技術數據 |
| 極數 |
4 |
| 設備的構造類型 |
固定式裝入 |
| 負載隔離開關的結構尺寸 |
5 |
| 機械式使用壽命（轉換周期） 功能順序?yàn)?O-I-O 時 典型 |
6 000 |
| I2t 值 |
|
| ● 開關閉合時 開關 + 熔斷器組合時 500 V 時 ***大值 |
25 960 000 A²·s |
| ● 保險裝置的 415 V 時 許可***大值 |
34 800 005 A²·s |
| ● 保險裝置的 500 V 時 許可***大值 |
34 800 005 A²·s |
| ● 開關閉合時 開關 + 熔斷器組合時 415 V 時 ***大值 |
25 960 000 A²·s |
| 位置 開關操動機構的 |
在左側末端 |
| 過壓類別 |
IV |
| 污染程度 |
3 |
| 絕緣電壓 |
|
| ● 測定值 |
1 000 V |
| 防護等級 |
| 防護等級 IP |
IP00 |
| 防護等級 IP |
|
| ● 開關閉合時 帶有擋板或電纜終端蓋 |
IP20 |
| ● 正面的 |
IP00 |
| 耗散 |
| 損耗功率 [W] |
|
| ● 在常規的熱額定電流中 每臺設備 |
280 W |
| 主電路 |
| 額定功率 |
|
| ● AC-23 A 時 400 V 時 50/60 Hz 時 測定值 |
400 kW |
| ● AC-23 A 時 500 V 時 測定值 |
560 kW |
| 工作電流 測定值 |
1 250 A |
| 輔助電路 |
| 所連接常閉觸點的數量 用于輔助觸點 |
0 |
| 所連接常開觸點的數量 用于輔助觸點 |
0 |
| 所連接轉換觸頭的數量 用于輔助觸點 |
0 |
| 轉換器數量 用于輔助觸點 |
0 |
| 常閉觸點數量 用于輔助觸點 |
16 |
| 常開觸點數量 用于輔助觸點 |
16 |
| 應用適宜性 |
|
| ● 主開關 |
是 |
| ● 負載切斷開關 |
是 |
| ● 急停開關 |
是 |
| ● 安全 |
是 |
| ● 維護/修理開關 |
是 |
| 產品擴展 輔助開關 |
是 |
| 產品擴展 可選 |
|
| ● 電機驅動 |
否 |
| ● 電壓脫扣器 |
否 |
| 短路 |
| 短路電流 (Icm) 接通能力 針對負荷隔離開關 |
|
| ● AC 415V 時 沒有熔斷器 符合 IEC 60947-6-1 測定值 ***小值 |
105 kA |
| ● AC 690V 時 沒有熔斷器 符合 IEC 60947-3 測定值 ***小值 |
105 kA |
| 特定短路電流 使用電源熔斷器時 |
|
| ● 415 V 時 通過 gG 熔斷器 符合 IEC 60947-6-1 測定值 |
80 kA |
| ● 415 V 時 通過 gG 熔斷器 測定值 |
80 kA |
| ● 500 V 時 通過 gG 熔斷器 符合 IEC 60947-3 測定值 |
80 kA |
| 連接 |
| 可連接的導線截面類型 針對 Al 導線 多芯線 帶電纜終端套 |
1x (120 ... 300mm²)，2x (95 ... 300mm²) |
| 可連接的導線截面類型 |
|
| ● 導體+開關的 Al 組合方式時 |
680A / 2x 300mm² |
| ● 針對 Cu 匯流排 |
2x (60 x10 mm²) |
| 可連接的導線截面類型 針對 Cu 導線 |
|
| ● 多芯線 帶電纜終端套 符合 DIN 46234 |
1x (120 ... 240mm²)，2x (95 ... 240mm²) |
| ● 多芯線 帶電纜終端套 符合 DIN 46235 |
1x (120 ... 240mm²)，2x (95 ... 240mm²) |
| 電氣連接規格 |
|
| ● 用于主電路 |
導軌連接 |
| 機械設計 |
| 高度 |
310 mm |
| 寬度 |
565 mm |
| 深度 |
311.5 mm |
| 緊固類型 |
螺栓固定 |
| 緊固類型 |
|
| ● 4 孔緊固式的正面裝配 |
否 |
| ● 中心緊固式的正面裝配 |
否 |
| ● 導軌安裝 |
否 |
| 凈重 |
39 100 g |
| 環境條件 |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
70 °C |
| 環境溫度 存放期間 |
|
| ● ***小值 |
-50 °C |
| ● ***大值 |
80 °C |
