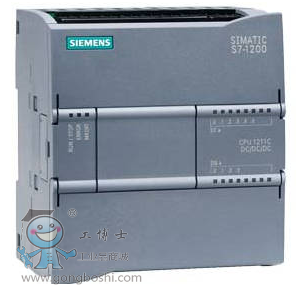

SIMATIC S7-1200



制造行業中的創新系統解決方案——模塊化控制器SIMATIC S7-1200控制器具有模塊化、結構緊湊、功能全面等特點，適用于多種應用，能夠保障現有投資的長期安全。由于該控制器具有可擴



展的靈活設計，符合工業通訊*高標準的通訊接口，以及全面的集成工藝功能，因此它可以作為一個組件集成在完整的綜合自動化解決方案中。



通訊模塊集成工藝



集成的PROFINET接口用于編程、HMI通訊和PLC間的通訊。此外它還通過開放的以太網協議支持與第三方設備的通訊。該接口帶一個具有自動交叉網線（auto-cross-over）功能的RJ45連接器，



提供10/100 Mbit/s的數據傳輸速率，它支持*多16個以太網連接以及下列協議：TCP/IPnative、ISO-on-TCP和S7通訊。



SIMATIC S7-1200 CPU*多可以添加三個通訊模塊。RS485和RS232通訊模塊為點到點的串行通訊提供連接。對該通訊的組態和編程采用了擴展指令或庫功能、USS驅動協議、Modbus RTU主站和



從站協議，它們都包含在SIMATICSTEP 7 Basic工程組態系統中。



高速輸入



SIMATIC S7-1200控制器帶有多達6個高速計數器。其中3個輸入為100kHz，3個輸入為30kHz，用于計數和測量。



高速輸出



SIMATIC S7-1200控制器集成了兩個100kHz的高速脈沖輸出，用于步進電機或控制伺服驅動器的速度和位置。這兩個輸出都可以輸出脈寬調制信號來控制電機速度、閥位置或加熱元件的占空比



。

存儲器



用戶程序和用戶數據之間的可變邊界可提供*多50KB容量的集成工作內存。同時還提供了*多2MB的集成裝載內存和2 KB的掉電保持內存。SIMATIC存儲卡可選，通過它可以方便地將程序傳輸



至多個CPU。該卡還可以用來存儲各種文件或更新控制器系統的固件。



可擴展的靈活設計

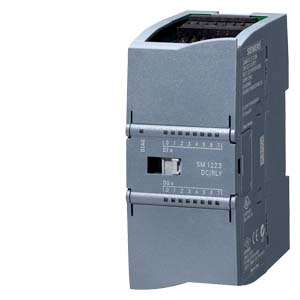

信號模塊



多達8個信號模塊可連接到擴展能力*高的CPU，以支持更多的數字和模擬量輸入/輸出信號。



信號板



一塊信號板就可連接至所有的CPU，由此您可以通過向控制器添加數字或模擬量輸入/輸出信號來量身定做CPU，而不必改變其體積。SIMATIC S7-1200控制器的模塊化設計允許您按照自己的需



要準確地設計控制器系統。



安裝簡單方便



所有的 SIMATIC S7-1200 硬件都具有內置安裝夾，能夠方便地安裝在一個標準的 35 mm DIN 導軌上。這些內置的安裝夾可以咬合到某個伸出位置，以便在需要進行背板懸掛安裝時提供安裝



孔。



SIMATIC S7-1200 硬件可進行豎直安裝或水平安裝。這些特性為用戶安裝 PLC 提供了*大的靈活性，同時也使得 SIMATIC S7-1200成為眾多應用場合的理想選擇。



可拆卸的端子



所有的 SIMATIC S7-1200 硬件都配備了可拆卸的端子板。因此只需要進行一次接線即可，從而在項目的啟動和調試階段節省了寶貴的時間。除此之外，它還簡化了硬件組件的更換過程。

緊湊的結構



所有的 SIMATIC S7-1200 硬件在設計時都力求緊湊，以節省在控制柜中的安裝占用空間。例如，CPU 1214C 的寬度僅有 110 mm，CPU 1212C 和 CPU 1211C 的寬度也僅有 90 mm。通訊模塊和



信號模塊的體積也十分小巧，使得這個緊湊的模塊化系統大大節省了空間，從而在安裝過程中為您提供了*高的效率和靈活性。



以下是西門子PLC S7-1200系列部分型號，每個型號都是不同的參數



6ES7 231-4HD32-0XB0

6ES7 222-1HH32-0XB0

6ES7 215-1AG40-0XB0

6ES7 212-1BE40-0XB0

6ES7 214-1AG40-0XB0

6ES7 214-1AG31-0XB0

6ES7 222-1BD30-0XB0

6ES7 223-1BL32-0XB0

6ES7 214-1HG31-0XB0

6ES7 221-1BH30-0XB0

6ES7 223-1PL32-0XB0

6ES7 234-4HE32-0XB0

6ES7 221-1BH32-0XB0

6ES7 241-1CH32-0XB0

6ES7 214-1BE30-0XB0

6ES7 211-1BD30-0XB0

6ES7 222-1HF30-0XB8

6ES7 232-4HB32-0XB0

6ES7 231-5PD32-0XB0

6ES7 222-1HH30-0XB0

6ES7 231-5QF32-0XB0

6ES7 232-4HB32-0XB0

6ES7 241-1CH30-1XB0

6ES7 231-4HF32-0XB0

6ES7 221-1BF32-0XB0

6ES7 212-1HE40-0XB0

6ES7 954-8LE02-0AA0 存儲卡

6ES7 292-1AP30-0XA0

6ES7 223-0BD30-0XB0
