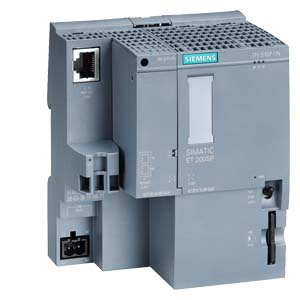

SIMATIC DP，CPU 1510SP-1 PN 針對 ET 200SP， 中央處理器，帶 主存儲器 100 KB 用于 程序及 750 KB 用于數據， 第 1 個接口：PROFINET IRT 含 3 端口交換機， 72 ns 比特性能表現， 需要 SIMATIC 存儲卡， 需要總線適配器用于 端口 1 和 2 |
| 一般信息 |
| 產品類型標志 |
CPU 1510SP-1 PN |
| 硬件功能狀態 |
FS05 |
| 固件版本 |
V2.9 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 運行期間更換模塊（熱插拔） |
是; 多個熱插拔 |
| ● 時鐘同步模式 |
是; 僅針對 PROFINET；帶***小組織塊，6 個 625 µs 循環 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V17（固件 V2.9）/ V13 SP1 升級版 4（固件 V1.8）及以上版本 |
| 配置控制 |
| 通過數據組 |
是 |
| 操作元件 |
| 運行模式開關 |
1 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| 輸入電流 |
| 耗用電流（額定值） |
0.6 A |
| 耗用電流，***大值 |
0.9 A |
| 接通電流，***大值 |
4.7 A; 額定值 |
| I²t |
0.14 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
8.75 W |
| 功率損失 |
| 功率損失，典型值 |
5.6 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是 |
| 工作存儲器 |
| ● 集成（用于程序） |
100 kbyte |
| ● 集成（用于數據） |
750 kbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
32 Gbyte |
| 緩沖 |
| ● 免維護 |
是 |
| CPU-處理時間 |
| 對于位運算，典型值 |
72 ns |
| 對于字運算，典型值 |
86 ns |
| 對于定點運算，典型值 |
115 ns |
| 對于浮點運算，典型值 |
461 ns |
| CPU-組件 |
| 元素數量（總數） |
4 000; 程序塊 (OB、FB、FC、DB) 和 UDT |
| DB |
| ● 編號范圍 |
1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 |
| ● 容量，***大值 |
750 kbyte; 對于***尋址的數據庫，***大容量為 64 KB |
| FB |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
100 kbyte |
| FC |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
100 kbyte |
| OB |
| ● 容量，***大值 |
100 kbyte |
| ● 可用循環 OB 數量 |
100 |
| ● 時間報警 OB 數量 |
20 |
| ● 延遲報警 OB 數量 |
20 |
| ● 喚醒警告 OB 數量 |
20; 帶***小組織塊，3 個 500 µs 循環 |
| ● 過程報警 OB 數量 |
50 |
| ● DPV1 報警 OB 的數量 |
3 |
| ● 等時模式 Ob 數量 |
1 |
| ● 技術同步警告 OB 數量 |
2 |
| ● 啟動 OB 數量 |
100 |
| ● 異步錯誤 OB 數量 |
4 |
| ● 同步錯誤 OB 數量 |
2 |
| ● 診斷報警 OB 的數量 |
1 |
| 嵌套深度 |
| ● 每個優先等級 |
24 |
| 計數器、定時器及其剩磁 |
| S7 計數器 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計數器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| S7 時間 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計時器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| 數據范圍及其剩磁 |
| 保留的數據范圍（包括時間、計數器、標記），***大值 |
128 kbyte; 針對存儲器、計時器、計數器、DB 和技術數據（軸）可用的剩磁存儲器：88 kbyte |
| 標記 |
| ● 容量，***大值 |
16 kbyte |
| ● 定時標記數量 |
8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte |
| 數據組件 |
| ● 可調整剩磁 |
是 |
| ● 預設剩磁 |
否 |
| 本地數據 |
| ● 每個優先等級，***大值 |
64 kbyte; 每個塊***大 16 KB |
| 地址范圍 |
| IO 模塊數量 |
1 024; 模塊 / 子模塊的***大數量 |
| 外設地址范圍 |
| ● 輸入端 |
32 kbyte; 所有輸入端位于過程映像內 |
| ● 輸出端 |
32 kbyte; 所有輸出端位于過程映像內 |
| 每個集成的 IO 子系統 |
| — 輸入端（容量） |
8 kbyte |
| — 輸出端（容量） |
8 kbyte |
| 每個 CM / CP |
| — 輸入端（容量） |
8 kbyte |
| — 輸出端（容量） |
8 kbyte |
| 分量過程映像 |
| ● 分量過程映像數量，***大值 |
32 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
288 byte; 分別針對輸入和輸出數據 |
| 每個站點的地址空間 |
| ● 每個站點的地址空間，***大值 |
2 560 byte; 用于中央輸入和輸出；不取決于組態；用于 ET 200SP 模塊的 2048 字節 + 用于 ET 200AL 模塊的 512 字節 |
| 硬件擴展 |
| 分布式 IO 系統數量 |
32; 分布式 IO 系統即分布式外圍設備通過 PROFINET 或 PROFIBUS 通信模塊連接在一起形成的系統，或外圍設備通過 AS-i 主控模塊或鏈接（如：IE/PB 鏈接）連接在一起所形成的系統 |
| DP 主站數量 |
| ● 關于 CM |
1 |
| IO 控制器數量 |
| ● 集成 |
1 |
| ● 關于 CM |
0 |
| 組件載體 |
| ● 每個組件載體的組件，***大值 |
80; CPU + 64 模塊 + 服務器模塊（結構寬度***大 1 m） + 16 ET 200AL 模塊 |
| ● 可操作 ET 200SP 模塊數量，***大 |
64 |
| ● 可操作 ET 200AL 模塊數量，***大 |
16 |
| ● 行數，***大值 |
1 |
| PtP CM |
| ● PtP CM 數量 |
僅通過可用的插槽限制可連接的 PtP CM 數量 |
| 時間 |
| 時鐘 |
| ● 類型 |
硬件時鐘 |
| ● 緩沖持續時間 |
6 wk; 當環境溫度為 40°C 時，典型值 |
| ● 每日偏差，***大值 |
10 s; 典型值：2 s |
| 運行時間計數器 |
| ● 數量 |
16 |
| 時間同步 |
| ● 提供支持 |
是 |
| ● 在 DP 上，主站 |
是; 通過 CM DP 模塊 |
| ● 在 DP 上，從站 |
是; 通過 CM DP 模塊 |
| ● 在 AS 中，主站 |
是 |
| ● 在 AS 中，從站 |
是 |
| ● 在以太網上通過 NTP |
是 |
