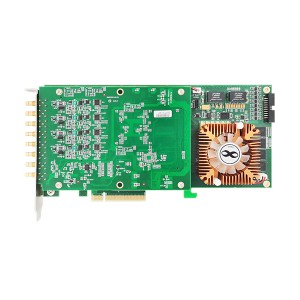

北京阿爾泰科技PCle8911是一.款針對高速數據采集而設計的4通道5GS/s采樣數字化儀，可配置1、 2或4個通道同步采樣，單通道*高采樣率5GS/s,模擬帶寬高達500MHz;模塊觸發方式靈活，可設置內部、通道或系統同步等觸發采集;模塊的每個輸入通道擁獨立的A/D轉換器和獨立.的程控放大器，配合主機和驅動軟件，能方便地捕捉和分析瞬態信號、帶寬模擬信號;配備了容量高達2GB的板載內存，極大的板載內存保證即使在高采樣率下也可進行長時間記錄。
PCIe8911配備了8位高線性度的AD轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
指標參數
|
模擬量輸入
|
ADC分辨率
|
8Bit
|
|
輸入通道
|
4通道單端模擬輸入
|
|
可編程輸入電壓范圍
|
±0.8V、±8V
|
|
偏置范圍
|
支持滿量程偏置調節
|
|
*高實時采樣率
|
單通道5GS/s，
雙通道每通道2.5GS/s，
四通道每通道1.25GS/s
|
|
模擬輸入帶寬
|
500MHz
|
|
存儲器深度
|
板載2GB內存
|
|
采集模式
|
支持連續采樣和有限點采樣
|
|
耦合方式
|
直流耦合、交流耦合
|
|
觸發源
|
軟件觸發、外觸發、同步信號觸發、通道觸發
|
|
輸入阻抗
|
1M/50Ω可選
|
|
時鐘源
|
內部時鐘、外部時鐘
|
|
支持軟件自動校準
|
|
通過同步觸發總線接口實現多模塊之間同步
|
|
PCI Express 2.0 x8標準總線架構
|
