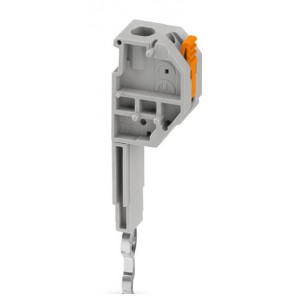

LPO 10 - 負載觸點連接器

3270529

負載觸點連接器， 標稱工作電壓: 800 V， 額定電流: 24 A， 位數: 1， 接線方式: 直插式連接， 額定接線容量: 2.5 mm2， 接線容量： 0.14 mm2- 4 mm2， 顏色: 灰色

產品類型	測試插拔式端子
位數	1

---

連接數據

剝線長度	8 mm ... 10 mm
塞規	A3
	B3
連接符合標準	IEC 61984
剛性導線橫截面	0.14 mm² ... 4 mm²
橫截面 AWG	26 ... 12 (按IEC標準修訂)
柔性導線橫截面	0.14 mm² ... 4 mm²
導線橫截面，柔性[AWG]	26 ... 12 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.14 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.14 mm² ... 2.5 mm²
標稱電流	24 A
***大負載電流	24 A (帶有2.5 mm² 導線接線容量)
額定電壓	800 V
額定橫截面	2.5 mm²
直接插拔式連接橫截面
剛性導線橫截面	0.5 mm² ... 2.5 mm²
剛性導線橫截面[AWG]	20 ... 14 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.5 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.5 mm² ... 2.5 mm²

---

尺寸

寬度	10.3 mm
高度	18.3 mm
深度	63.8 mm

---

材料規格

顏色	灰色
標識材料	PA
阻燃等級，符合UL 94	V0
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通過
煙霧比光密度NFPA 130 (ASTM E 662)	通過
煙氣毒性NFPA 130 (SMP 800C)	通過

---

環境和真實條件

環境條件
環境溫度（運行）	-60 °C (***高工作溫度參考衰減曲線)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（存放/運輸）	30 % ... 70 %

---

標準和規范

連接符合標準

IEC 61984

---

商業數據



訂貨號	3270529
包裝單位	20 pc
***小訂貨量	20 pc
銷售關鍵代碼	BE2Z3X
產品關鍵代碼	BE2Z3X
GTIN	4063151940683
單件重量（含包裝）	22.22 g
單件重量（不含包裝）	22.22 g
原產地	PL
