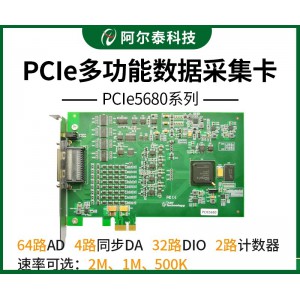

產品名稱:阿爾泰PCIe總線多功能數據采集卡
產品型號: PCIe5680/1/2/3
PCIe5680A/1A/2A/3A PCIe5680B/1B/2B/3B
產品概述:該系列板卡提供64/32通道或32/16通道模擬量輸入4/2通道模擬量同步輸出;8路帶緩沖數字I/O;24/8路可編程I/O及2/1路多功能計數器。
板卡尺寸: 181mm(長) X 126.8m m(寬)
|
型號
|
AI
|
AO
|
CTR
|
DIO
|
|
分辨率
|
通道
|
采樣率
|
分辨率
|
通道
|
采樣率
|
通道
|
通道
|
|
PCIe5680
|
18
|
單端64路雙端32路
|
2MS/s
|
16
|
4路
|
2MS/s
|
2路
|
32路
|
|
PCIe5681
|
18
|
單端32路雙端16路
|
2MS/s
|
16
|
2路
|
2MS/s
|
1路
|
16路
|
|
PCIe5682
|
18
|
單端64路雙端32路
|
2MS/s
|
16
|
0路
|
2MS/s
|
2路
|
32路
|
|
PCIe5683
|
18
|
單端32路雙端16路
|
2MS/s
|
16
|
0路
|
2MS/s
|
1路
|
16路
|
|
連接器可選
|
可通過VHDCI-68芯屏蔽線纜連接SCB-A68D接線盒
|
|
AI模擬量輸入
|
ADC分辨率
|
18位（Bit）
|
|
采樣范圍
|
±10V、±5V、±2V、±1V、±0.5V、±0.2V、±0.1V
|
|
采樣模式
|
按需單點采集、連續采集、有限點采集
|
|
存儲器深度
|
16K字（點）FIFO存儲器
|
|
觸發源
|
軟件強制觸發、模擬觸發、數字觸發
|
|
AO模擬量輸出
|
分辨率
|
16位（Bit）
|
|
量程
|
±10V
|
|
驅動能力
|
5mA
|
|
通道輸出模式
|
同步輸出
|
|
生成模式
|
單點（按需）采樣、有限點采樣、連續采樣
|
|
CTR計數器
|
計數器位數
|
32
|
|
電氣標準
|
TTL電平
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、
雙邊沿間隔測量、線性位置測量、角度位置測量
|
|
CO：脈沖輸出
|
|
DI/O
|
通道數
|
8路支持帶緩存DIO（P0.<0..7>）
|
|
PFI通道
|
24路(PCIe5680/5682)；8路(PCIe5681/5683)
|
|
配置方式
|
程控I/O方向與狀態
|
|
采樣方式
|
按需單點采樣、有限點采樣、連續采樣
|
|
軟件自動校準
|
|
支持多卡同步
|
