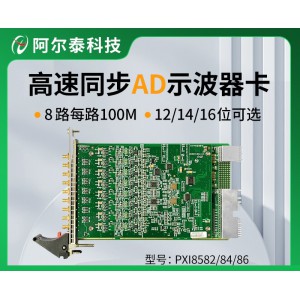

產品概述:該板卡是8通道12/14/16位，100MS/s采樣數字化儀,
專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為+1V或者+5V。配備了容量高達2GB的板載內存。配備了12/14/16位高線性度的AD轉換器，有示波器軟件也可與Labview無縫連接，提供圖形化API函數。
范圍應用:是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
主要參數
|
AD模擬量輸入
|
ADC分辨率
|
12Bit（PXIe8582）/14Bit（PXIe8584）/16Bit（PXIe8586）
|
|
輸入通道
|
8路單端
|
|
輸入量程
|
±5V、±1V
|
|
采樣率
|
高達100MHz
|
|
采樣方式
|
同步采樣
|
|
存儲器深度
|
板載2GB內存
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合、交流耦合
|
|
觸發源
|
軟件觸發、模擬觸發、數字信號觸發、
同步信號觸發[TRIG0..7]
|
|
觸發源輸入范圍
|
ATR輸入范圍
|
同AD量程
|
|
DTR輸入范圍
|
標準TTL電平
|
|
輸入阻抗
|
1MΩ（50Ω可定制）
|
|
模擬帶寬
|
50MHz (-3dB典型值)
|
|
時鐘源
|
內部時鐘、外部時鐘
|
