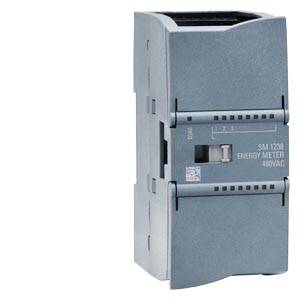

SIMATIC S7-1200，模擬輸入， SM 1238 Energy Meter 480V AC， 電表模塊，用于數據 采集，在 1 和 3 相 電網（TN，TT）至 480V AC； 電流范圍：1A，5 A； 采集電壓、電流， 相位角，功率、 能量值，頻率； 通道診斷 |
| 一般信息 |
| 產品類型標志 |
SM 1238，AI 電表 480 VAC |
| 硬件功能狀態 |
FS02 以上版本 |
| 固件版本 |
V2.0.1 |
| 產品功能 |
| ● 電壓測量 |
是 |
| — 有變壓器 |
是 |
| ● 電流測量 |
是 |
| — 無電流互感器 |
否 |
| — 有電流互感器 |
是 |
| ● 能量測量 |
是 |
| ● 頻率測量 |
是 |
| ● 功率測量 |
是 |
| ● 有功功率測量 |
是 |
| ● 無功功率測量 |
是 |
| ● I&M 數據 |
是; I&M 0 |
| ● 時鐘同步模式 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 SP1 |
| 運行模式 |
| ● 周期性測量 |
是 |
| ● 非周期性測量 |
是 |
| ● 非循環式測量值訪問 |
是 |
| ● 固定定義的測量值組 |
是 |
| ● 自由定義的測量值組 |
否 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 可在 RUN 模式下校準 |
是 |
| 安裝方式/安裝 |
| 安裝位置 |
水平、垂直 |
| 電源電壓 |
| 電源規格 |
來自 CPU |
| 電源的電壓類型 |
DC |
| 輸入電流 |
| 耗用電流，***大值 |
180 mA |
| 功率損失 |
| 功率損失，典型值 |
0.75 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
124 字節；112 字節輸入/12 字節輸出 |
| 時間 |
| 運行時間計數器 |
| ● 存在 |
是 |
| 模擬輸入 |
| 循環時間（所有通道），典型值 |
50 ms; 持續更新所有測量值和計算值（周期性和非周期性數據）的時間 |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 極限值報警 |
是 |
| ● 過程報警 |
否 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是 |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 Fn LED |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 集成功能 |
| 測量功能 |
| ● 電壓測量方法 |
TRMS |
| ● 電流測量方法 |
TRMS |
| ● 測量值采集的方式 |
無間隙 |
| ● 電壓波形 |
正弦或失真 |
| ● 測量變量的緩沖 |
是 |
| ● 參數長度 |
74 byte |
| ● 測量值采集帶寬 |
2 kHz; 高次諧波：39 / 50 Hz，32 / 60 Hz |
| 測量范圍 |
| — 頻率測量，***小值 |
45 Hz |
| — 頻率測量，***大值 |
65 Hz |
| 電壓測量輸入端 |
| — 相線和零線之間可測量的電源電壓 |
277 V |
| — 火線之間可測量的電源電壓 |
480 V |
| — 相線和零線之間可測量的電源電壓，***小值 |
0 V |
| — 相線和零線之間可測量的電源電壓，***大值 |
293 V |
| — 火線之間可測量的電源電壓，***小值 |
0 V |
| — 火線之間可測量的電源電壓，***大值 |
508 V |
| — 火線和零線的內部電阻 |
3.4 M |
| — 每根相線的功耗 |
20 mW |
| — 抗沖擊電壓能力 1.2 / 50µs |
1 kV |
| — 電壓測量類別符合 IEC 61010-2-030 |
CAT II；CAT III，1.5 kV 時確保安全等級 |
| 電流的測量輸入端 |
| — 交流電時可測量的相對電流，***小值 |
1 %; 5 A 取值基于次級額定電流 |
| — 交流電時可測量的相對電流，***大值 |
100 %; 5 A 取值基于次級額定電流 |
| — 交流電時的持續電流，所允許的***大值 |
5 A |
| — 測量范圍為 5 A 時每根相線的視在功率消耗 |
0.6 VA |
| — 短時耐受電流強度測定值的時間期限為 1s |
100 A |
| — 輸入阻抗測量范圍 0 至 5 A |
25 m 端子處 |
| — 浪涌承受能力 |
10 A; 1 分鐘 |
| — 零點抑制 |
可設置的參數：2 ... 250 mA，默認值 50 mA |
| 準確度等級符合 IEC 61557-12 |
| — 電壓測量變量 |
0,2 |
| — 電流測量變量 |
0,2 |
| — 視在功率測量變量 |
0.5 |
| — 有功功率測量變量 |
0.5 |
| — 無功功率測量變量 |
1 |
| — 功率系數測量變量 |
0.5 |
| — 有效功測量變量 |
0.5 |
| — 無效功測量變量 |
1 |
| — 中性線電流測量規格 |
0.5；計算值 |
| — 相位測量變量 |
±1 °；非由 IEC 61557-12 采集 |
| — 頻率測量變量 |
0.05 |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道和背板總線之間 |
是; 3700V AC（類型檢驗）CAT III |
| 絕緣 |
| 絕緣測試，使用 |
2300V AC 1 分鐘長（類型檢驗） |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-20 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-20 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
165 g |
