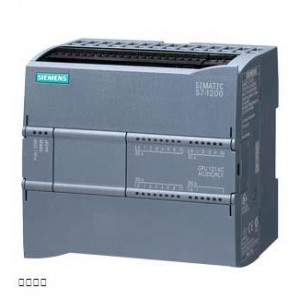

| SIMATIC S7-1200，CPU 1214C， 緊湊型 CPU，AC/DC/繼電器， 機載 I/O： 14 個 24V DC 數字輸入；10 DO 繼電器 2A； 2 AI 0-10V DC， 電源：交流 47-63Hz 時 85-264V AC， 程序/數據存儲器 100 KB | ||
| 一般信息 | ||
| 產品類型標志 | CPU 1214C AC/DC / 繼電器 | |
| 固件版本 | V4.5 | |
| 附帶程序包的 | ||
| ● 工程系統 | STEP 7 V17 及以上版本 | |
| 電源電壓 | ||
| 額定值 (AC) | ||
| ● AC 120 V | 是 | |
| ● AC 230 V | 是 | |
| 允許范圍，下限 (AC) | 85 V | |
| 允許范圍，上限 (AC) | 264 V | |
| 電源頻率 | ||
| ● 允許范圍，下限 | 47 Hz | |
| ● 允許范圍，上限 | 63 Hz | |
| 輸入電流 | ||
| 耗用電流（額定值） | 在 AC 120 V 時 100 mA；在 AC 240 V 時 50 mA | |
| 耗用電流，***大值 | 在 AC 120 V 時 300 mA；在 AC 240 V 時 150 mA | |
| 接通電流，***大值 | 20 A; 264 V 時 | |
| I²t | 0.8 A²·s | |
| 輸出電流 | ||
| 用于背板總線 (DC 5 V)，***大值 | 1 600 mA; ***大 5 V DC，用于 SM 和 CM | |
| 傳感器供電 | ||
| 24 V 傳感器供電 | ||
| ● 24 V | 20.4 至 28.8V | |
| 功率損失 | ||
| 功率損失，典型值 | 14 W | |
| 存儲器 | ||
| 工作存儲器 | ||
| ● 集成 | 100 kbyte | |
| 裝載存儲器 | ||
| ● 集成 | 4 Mbyte | |
| ● 插拔式（SIMATIC 存儲卡），***大值 | 帶有 SIMATIC 存儲卡 | |
| 緩沖 | ||
| ● 存在 | 是 | |
| ● 免維護 | 是 | |
| ● 不帶電池 | 是 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 0.08 µs; / 說明 | |
| 對于字運算，典型值 | 1.7 µs; / 說明 | |
| 對于浮點運算，典型值 | 2.3 µs; / 說明 | |
| CPU-組件 | ||
| 組件數量（總計） | DBs、FCs、FBs、計數器和定時器�？稍O(shè)定地址的模塊數量可從1到65535�？刹皇芟拗朴糜谡麄�工作存儲器 | |
| OB | ||
| ● 數量，***大值 | 只通過代碼工作存儲器進行限制 | |
| 數據范圍及其剩磁 | ||
| 保留的數據范圍（包括時間、計數器、標記），***大值 | 14 kbyte | |
| 標記 | ||
| ● 容量，***大值 | 8 kbyte; 標記范圍的大小 | |
| 本地數據 | ||
| ● 每個優先等級，***大值 | 16 kbyte; 優先級等級 1（程序周期）：16 KB，優先級等級 2 至 26：6 KB | |
| 地址范圍 | ||
| 過程映像 | ||
| ● 輸入端，可調整 | 1 kbyte | |
| ● 輸出端，可調整 | 1 kbyte | |
| 硬件擴展 | ||
| 每個系統的組件數量，***大值 | 3 個通訊模塊、1 個信號板、8 個信號模塊 | |
| 時間 | ||
| 時鐘 | ||
| ● 硬件時鐘（實時時鐘） | 是 | |
| ● 緩沖持續時間 | 480 h; 典型值 | |
| ● 每日偏差，***大值 | 25 °C 時 ±60 秒/月 | |
| 數字輸入 | ||
| 數字輸入端數量 | 14; 集成 | |
| ● 可用來實現技術功能的輸入端 | 6; HSC（高速運算） | |
| 源型輸入/漏性輸入 | 是 | |
| 可同時控制的輸入端數量 | ||
| 所有安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 14 | |
| 輸入電壓 | ||
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | 1 mA 時 DC 5 V | |
| ● 對于信號“1” | 15 V DC，當為 2.5 mA 時 | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| — 可參數化 | 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 | |
| — 從“0”到“1”時，***小值 | 0.2 ms | |
| — 從“0”到“1”時，***大值 | 12.8 ms | |
| 對于報警輸入端 | ||
| — 可參數化 | 是 | |
| 用于技術功能 | ||
| — 可參數化 | 單個相位： 3 @ 100 KHz & 3 @ 30 kHz，差分： 3 @ 80 kHz & 3 @ 30 kHz | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m; 50 m 用于技術功能 | |
| ● 未屏蔽，***大值 | 300 m; 用于技術功能：否 | |
| 數字輸出 | ||
| 數字輸出端數量 | 10; 繼電器 | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 2 A | |
| ● 照明負載時的***大值 | DC 時 30 W，AC 時 200 W | |
| 電阻負載時的輸出延遲 | ||
| ● 從 “0” 到“1”，***大值 | 10 ms; ***大值 | |
| ● 從 ”1” 到“0”，***大值 | 10 ms; ***大值 | |
| 繼電器輸出端 | ||
| ● 繼電器輸出端數量 | 10 | |
| ● ***大操作循環數 | 在負載額定電壓為 100000 時，機械電流為 1 千萬 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 150 m | |
| 模擬輸入 | ||
| 模擬輸入端數量 | 2 | |
| 輸入范圍 | ||
| ● 電壓 | 是 | |
| 輸入范圍（額定值），電壓 | ||
| ● 0 至 +10 V | 是 | |
| — 輸入電阻（0 至 10 V） | ≥100 千歐姆 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 100 m; 扭線和屏蔽 | |
| 模擬輸出 | ||
| 模擬輸出端數量 | 0 | |
| 輸入端的模擬值構成 | ||
| 集成和轉換時間/每通道分辨率 | ||
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 | 10 bit | |
| ● 可參數化的集成時間 | 是 | |
| ● 轉換時間（每個通道） | 625 µs | |
| 傳感器 | ||
| 可連接傳感器 | ||
| ● 雙線傳感器 | 是 | |
| 1. 接口 | ||
| 接口類型 | PROFINET | |
| 電位隔離 | 是 | |
| 傳輸速率的自動計算 | 是 | |
| 自動協商 | 是 | |
| 自動交叉 | 是 | |
| 物理接口 | ||
| ● RJ 45（以太網） | 是 | |
| ● 端口數量 | 1 | |
| ● 集成開關 | 否 | |
| 協議 | ||
| ● PROFINET IO 控制器 | 是 | |
| ● PROFINET IO 設備 | 是 | |
| ● SIMATIC 通訊 | 是 | |
| ● 開放式 IE 通訊 | 是; 選件也可加密 | |
| ● 網絡服務器 | 是 | |
| ● 氣液冗余 | 否 | |
| PROFINET IO 控制器 | ||
| ● 傳輸速率，***大值 | 100 Mbit/s | |
| 服務 | ||
| — PG/OP 通訊 | 是; 使用 TLS V1.3 預設進行加密 | |
| — 等時模式 | 否 | |
| — IRT | 否 | |
| — PROFIenergy | 否 | |
| — 按優先級啟動 | 是 | |
| — 帶優先啟動權限的 IO 設備數量，***大值 | 16 | |
| — 可連接的 IO 設備數量，***大值 | 16 | |
| — 用于 RT 的可連接 IO 設備數量，***大值 | 16 | |
| — 線路上的，***大值 | 16 | |
| — 激活/取消 IO 設備 | 是 | |
| — 可同時激活/取消的 IO 設備數量，***大值 | 8 | |
| — 更新時間 | 更新時間***小值還取決于為 PROFINET IO 設置的通信組件、IO 設備數目以及所組態的用戶數據量。 | |
| PROFINET IO 設備 | ||
| 服務 | ||
| — PG/OP 通訊 | 是; 使用 TLS V1.3 預設進行加密 | |
| — 等時模式 | 否 | |
| — IRT | 否 | |
| — PROFIenergy | 是 | |
| — 共享設備 | 是 | |
| — 共享設備中的 IO 控制器的***大數量 | 2 | |
| 協議 | ||
| PROFINET IO 支持的協議 | 是 | |
| 支持 PROFIsafe 協議 | 否 | |
| PROFIBUS | 是; 需要 CM 1243-5（主機）或 CM 1242-5（從站） | |
| OPC UA | 是; OPC UA 服務器 | |
| AS 接口 | 是; 需要 CM 1243-2 | |
| 協議（以太網） | ||
| ● TCP/IP | 是 | |
| ● DHCP | 否 | |
| ● SNMP | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 冗余模式 | ||
| 氣液冗余 | ||
| — MRP | 否 | |
| — MRPD | 否 | |
| SIMATIC 通訊 | ||
| ● S7 路由 | 是 | |
| 開放式 IE 通訊 | ||
| ● TCP/IP | 是 | |
| — 數據長度，***大值 | 8 kbyte | |
| ● ISO-on-TCP (RFC1006) | 是 | |
| — 數據長度，***大值 | 8 kbyte | |
| ● UDP | 是 | |
| — 數據長度，***大值 | 1 472 byte | |
| 網絡服務器 | ||
| ● 提供支持 | 是 | |
| ● 用戶定義的網頁 | 是 | |
| OPC UA | ||
| ● 組要運行時許可證 | 是; 需要“基礎”許可證 | |
| ● OPC UA 服務器 | 是; 數據訪問（讀、寫、訂閱）、方法調用，需要運行時間許可 | |
| — 應用程序驗證 | 可用安全策略無，Basic128Rsa15，Basic256Rsa15，Basic256Sha256 | |
| — 用戶驗證 | ”匿名“或通過用戶名與密碼驗證 | |
| — 會話數量，***大值 | 10 | |
| — 每次會話的訂閱數量，***大值 | 5 | |
| — 掃描間隔，***小值 | 100 ms | |
| — 發送間隔，***小值 | 200 ms | |
| — 伺服程式的數量，***大值 | 20 | |
| — 受監控元件 (monitored items) 的數量，建議***大值 | 1 000 | |
| — 服務器接口數量，***大值 | 2 | |
| — 用戶自定義服務器接口時節點數量，***大值 | 2 000 | |
| 其他協議 | ||
| ● MODBUS | 是 | |
| 通信功能 / 標題 | ||
| S7 通訊 | ||
| ● 提供支持 | 是 | |
| ● 作為服務器 | 是 | |
| ● 作為客戶端 | 是 | |
| ● 每個任務的有效數據，***大值 | 參見在線幫助（S7 通訊，用戶數據大�。� | |
