一、PLC介紹
可編程邏輯控制器（Programmable Logic Controller，簡稱PLC），一種具有微處理器的數字電子設備，用于自動化控制的數字邏輯控制器，可以將控制指令隨時加載存儲器內存儲與運行�？删幊炭刂破饔蓛�(nèi)部CPU，指令及數據存儲器、輸入輸出單元、電源模塊、數字模擬等單元模塊化組合成。PLC可接收（輸入）及發送（輸出）多種類型的電氣或電子信號，并使用他們來控制或監督幾乎所有種類的機械與電氣系統。
二、S7-1200型號的西門子PLC
西門子PLCS7-200 SMART是西門子公司針對中國小型自動化市場客戶需求設計研發的一款高性價比小型PLC產品。S7-200 SMART CPU將微處理器、集成電源、輸入輸出電路組合到一個設計緊湊的外殼中，已形成功能強大的小型plc。面板包含電源接線端子、直流24V電源輸出端子、數字量輸入輸出接線端子、CPU狀態指示燈、IO狀態指示燈、存儲卡插槽、以太網接口、RS485接口等。
作為一款整體式結構的小型PLC，S7-200 SMART廣泛應用于工業現場。

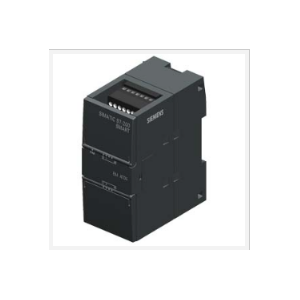

SIMATIC S7-200 SMART， 模擬輸入 SM AI04，4 模擬輸入， 4xAI 熱電偶
| 一般信息 |
| 產品類型標志 |
SM AT04，AI TC 4x16 bit |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是的 |
| 輸入電流 |
| 耗用電流，典型值 |
30 mA; 24 V DC 用戶電源的電流消耗 |
| 耗用電流，***大值 |
40 mA; 20.4 V DC 時和***大負載時 |
| 來自背板總線 DC 5 V，典型值 |
70 mA; 5 V DC 來自 CPU 模塊 |
| 來自背板總線 DC 5 V，***大值 |
80 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 模擬輸入 |
| 模擬輸入端數量 |
4 |
| 輸入范圍 |
| ● 電壓 |
不 |
| ● 電流 |
不 |
| ● 熱電偶 |
是的 |
| ● 電阻溫度計 |
不 |
| ● 電阻 |
不 |
| 模擬輸出 |
| 模擬輸出端數量 |
0 |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，約 |
125 g |
