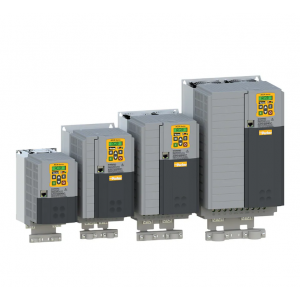

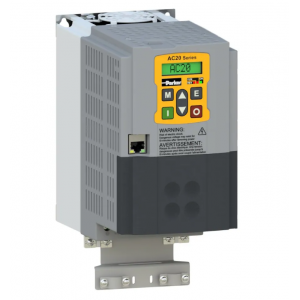

AC20 高級緊湊型驅動器是一種功能強大且經濟實惠的解決方案，適用于 2HP 至 250HP（1.5kW 至 180kW）范圍內的通用電機控制應用。AC20 為交流感應或 PMAC 電機提供開環速度或轉矩控制，并配有可選的編碼器反饋卡，對交流感應電機進行閉環矢量控制。

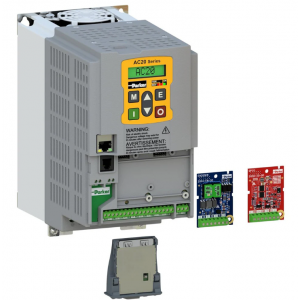

AC20具有通常僅與系統驅動器相關的功能，包括兩個IO/反饋擴展選項插槽，安全扭矩關閉和支持主要工業以太網協議的板載以太網端口，包括標配ProfiNet和以太網IP。還提供其他用戶可安裝的通信選件卡。

特點/優點：簡單：



• 使用免費的派克DSELite軟件工具
易于配置• 用于編程和通信
的板載以太網端口• 清晰的英語直觀鍵盤，用于本地設置和控制• 接線支架簡化了安裝

安全性和可靠性：


• 保形涂層用于惡劣環境保護標準
• 成熟的功率級設計和技術
• 可更換風扇• 安全扭矩關閉：SIL2、PLd
• 用于應用程序備份

的 SD 卡插槽 應用：

• 空調
• 加熱
• 制冷• 通風
• 其他暖通空調
• 收卷和放卷• 空氣和氣體壓縮機



• 工廠自動化
• 印刷和標記設備
• 其他工業
• 加工• 紙漿和造紙
• 食品和飲料• 電線電纜加工

技術規格：• 功率范圍：

2HP - 250HP （1.5kW – 180kW）
• 電壓范圍 230-480VAC


• 專用熱敏電阻輸入端子
• 3 個模擬輸出、2 個模擬輸入、8 個數字輸入、2 個數字輸出 + 1 個繼電器輸出• 漏電電流：>10 mA（所有型號）• 產品外殼等級：IP20（歐洲）

• ***大開關頻率：10 kHz • 輸出
頻率：0...590 Hz • 工作濕度：40 °C 時***大 85 % 相對濕度，無冷凝


• 環境：不易燃、無腐蝕、無

塵 標準：

• 過壓類別：過電壓類別III（數字定義脈沖耐受水平）• 污染等級:P滲透度II•
符合UL 61800-5-1和CSA22.2 #274-17的要求，作為開放式驅動器
• 符合低電壓指令2014/30/EU
• CE標志符合2006/42/EC（EMC指令）

• 符合 RoHS 物質限制，符合 EC 指令 2011/65/EU

軟件功能：
• 通過內置以太網端口標配 IO 和以太網 IP 協議。
• 收卷機功能塊：直徑計算、慣性補償、扭矩和錐度計算功能相結合，使速度和扭矩控制收卷機功能。
• 捕捉旋轉負載 - “捕蠅”：風扇控制算法使AC20能夠檢測風扇何時自由行駛，并在以指令速度運行之前重新獲得對風扇的控制。
• PID控制：可以對多個PID控制回路進行編程，以監控過程變量并相應地調整電機的速度，以達到所需的可變設定點。
•基本服務（火災模式）：通過數字輸入選擇，火災模式將使驅動器以***大編程速度連續運行，忽略所有其他控制信號和報警條件。
• 能量優化：在恒速條件下，來自驅動器的電機功率波形經過優化，可在不影響性能的情況下降低電機能耗。
• 跳頻：***多可編程 4 個速度和頻段，以避免負載上的諧振點，減少振動、磨損和噪音。
•可編程多級速度控制：8個可循環級可以編程為不同的運行速度和時間。
• 過程計時器：可以對多個小時運行的計時器進行編程，以生成與過程維護間隔一致的警報。
• 70 個軟件“功能塊”可與多達 200 個“鏈接”互連，提供強大的應用平臺。

派克驅動DSELite軟件：

派克驅動配置軟件驅動系統瀏覽器（DSE）精簡版是一個易于使用的驅動配置軟件包，旨在使您的應用程序編程盡可能簡單，而不會影響功能。
DSE Lite基于簡單的塊編程和直觀的用戶界面，支持用戶定義的配置并提供實時監控和圖表。DSE Lite允許用戶創建，參數化和配置用戶定義的應用程序，以及參數化和連接具有多達200個“鏈接”的固定電機控制塊。
借助在線幫助和預配置的宏模板，用戶可以實現***佳的驅動器配置，而無需瀏覽復雜的參數菜單。

AC20的增強功能包括：

• 高速以太網連接
• 網絡掃描功能
• 驅動器網絡識別
• 通過以太網安裝固件• 將項目保存到板載閃存

• 與AC30系列示波器軟件的兼容性。
