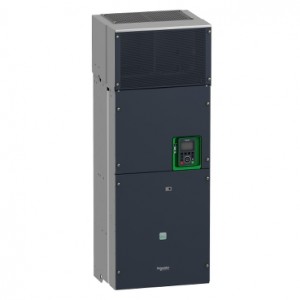

ATV變頻器ATV930U30N4 3kW - 380...480V -

點擊圖片查看原圖

品牌：	施耐德
品牌：	施耐德
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2023-11-07 18:01
瀏覽次數：	227

店鋪基本資料信息

施耐德服務商
[VIP第8年] 指數:9
通過認證 [誠信檔案]
聯系人劉朝美(女士)
會員 [當前離線] [加為商友] [發送信件]
電話18321527578(微信同號）
手機18321527578(微信同號）
地址上海市寶山區富聯一路98弄6號

產品詳細說明

scription-and-specifications>

Green Premium^TM 標簽 是施耐德電氣致力于提供具備***環保性能的產品的承諾。 Green Premium 承諾遵守***新法規、倡導對環境影響透明度并生產可再循環和低 Co₂ 產品。

了解詳細信息

arrow2_left

資源性能

可提供已升級組件

notification_ok

福利績效

無汞

notification_ok

RoHS 豁免信息

是

REACh法規

REACh 聲明

歐盟ROHS指令

主動合規性（超出歐盟 RoHS 法定范圍的產品）

歐盟ROHS聲明

中國 ROHS 管理辦法

中國 ROHS 聲明

環境披露

產品環境文件

WEEE

該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。

流通資料

產品使用壽命終期信息

尺寸圖

尺寸

右側、正面和背面視圖

安裝和間隙

間距

X1	X2	X3
≥ 100 mm (3.94 in.)	≥ 100 mm (3.94 in.)	≥ 10 mm (0.39 in.)

將設備安裝在垂直位置 (±10°)。這是對于設備冷卻的需要。
請勿在熱源附近安裝設備。
留出足夠的自由空間，確�？諝鈴淖冾l器底部循環到頂部以進行冷卻。

安裝類型

安裝類型 A：獨立安裝，IP21

a ≥

100 mm (3.94 in.)

安裝類型 B：并排安裝，IP20

安裝類型 C：獨立安裝，IP20

a ≥

0

接線

通過線路接觸器實現上游斷路的三相電源

符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖

(1)

線路電抗器（已使用的情況下）

(2)

一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。

A1：

驅動器

KM1：

線路接觸器

Q2、Q3：

斷路器

S1/S2：

按鈕

T1：

控制件用變壓器

通過線路接觸器實現下游斷路的三相電源

符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖

(1)

線路電抗器（已使用的情況下）

(2)

一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。

A1：

驅動器

KM1：

接觸器

控制塊接線圖

(1)

Safe Torque Off

(2)

模擬量輸出

(3)

數字量輸入

(4)

參考電位計

(5)

模擬量輸入

(6)

數字量輸出

(7)

0-10 Vdc，x-20 mA

(8)

0-10 Vdc，-10 Vdc...+10 Vdc

R1A、R1B、R1C：

故障繼電器

R2A、R2C：

順序繼電器

R3A、R3C：

順序繼電器

傳感器連接

可在端子 AI1 或 AI3 上連接 1 個或 3 個傳感器

漏型/源型開關配置

開關用于按照可編程控制器輸出的技術調整邏輯輸入的運行。

如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“源型”(工廠設置)。
如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“外部”。

切換設置為 SRC（源型）位置，將使用輸入電源給邏輯輸入供電

開關設置為 SRC（源極）位置，將使用外部電源給數字量輸入供電

開關設置為 SK（漏極）位置，將使用輸出電源給數字量輸入供電

開關設置為 EXT（外部）位置，將使用外部電源給數字量輸入供電

性能曲線

降額曲線

40 °C (104 °F) - A 型、 B 型及 C 型安裝

50 °C (122 °F) - A 型、 B 型及 C 型安裝

60 °C (140 °F) - B 型及 C 型安裝

In：
標稱驅動電流

SF：
開關頻率
