產品應用

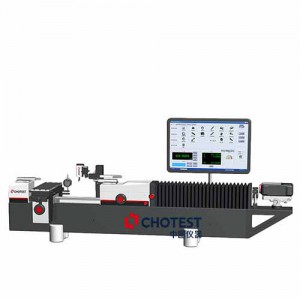

SJ5180激光測長機測長儀能夠檢定精密量具、精密量規，如塊規、環規、塞規、卡規、螺紋規、花鍵規、表類、尺類。還可以檢測各種精密工件內外尺寸，如齒輪、花鍵、校對棒、非標量規等，具有通用性強的特點。

部分技術指標

儀器主要功能

1).標配功能：

·檢測量塊&塊規：（0.1~1000mm）；

·光滑環規：φ5~φ200mm（壁厚≤50 mm，高度≤50mm）、光滑塞規：φ1~φ220mm；

·螺紋環規：M5~M200（螺距0.8~4mm）

·螺紋塞規：M1~M220（螺距0.25~5.5mm）；

·光滑卡規：內卡5~200mm，外卡1~300mm

·千分尺校對桿：25~1000mm；

·塞尺：0.02~1mm

·針規：φ0.1~φ10mm

·三針：0.118~6.585mm；

·兩點內徑千分尺：25~1000mm；

2).可選配功能：

·小型光滑環規：φ0.8~φ5mm；

·螺紋環規：規格M3~M4（螺距0.5~0.7mm）、M200~M450（螺距4.5~6mm）；

·光滑錐度環規：φ5~φ200mm（厚度≤50mm）；

·光滑錐度塞規：φ5~φ60mm（長度10~100mm）；φ60~φ200mm（長度≤50mm）；

·螺紋錐度環規：M5~M200mm（厚度≤50mm）；

·螺紋錐度塞規：M5~M60mm（長度10~100mm）；M60~ M200mm（長度≤50mm）；

·鋸齒螺紋、梯形螺紋：M3~M450（螺距0.5~6mm）；

·花鍵環塞規/花鍵及標準齒輪（跨棒距測量）：內φ10~φ450mm，外φ5~φ450mm，模數0.8~6mm；

·外徑千分尺示值誤差手動校準：25~1000mm；

·數顯及游標卡尺示值誤差手動校準：75~1000mm；

·深度千分尺示值誤差手動校準：0~25、25~50、50~75mm；

·三爪內徑千分尺手動校準：φ6~φ200mm；

·表類（百分表、千分表、杠桿表手動校準）；

·數顯半徑規手動校準：R5~R700mm；

·軸承內外圈錐度、溝槽底徑內外徑及溝槽寬度、精密零部件的長度尺寸，內外徑尺寸測量；

SJ5180激光測長機測長儀高精度、高穩定性：

1)高精度激光測量系統，線性測量精度達到0.5PPM，分辨力達到0.01μm，測量精度高；

2)精密研磨導軌系統，導軌直線度高，導軌材料耐磨性好、保證系統高精度穩定可靠的工作；

3)進口特殊材料制作的高剛性、無變形測桿，保證測試數據的真實采集；

4)采用大理石基座，保證了在頭座及五軸工作臺的移動過程中不會產生變形以及儀器不受外界震動干擾，保證了儀器的穩定可靠；

5)采用緊湊型摩擦驅動結構，保證了頭座移動過程中的穩定性。

環境條件

參考環境溫度：（20±1）℃以內，溫度變化不超過0.2℃/h。

相對濕度控制在20%～60%。

校準室內應無影響測量的灰塵、震動、噪音、氣流、腐蝕性氣體和較強磁場。

校準實驗室應符合精密儀器實驗室振動等級標準，環境振動≤0.03mm/s；
