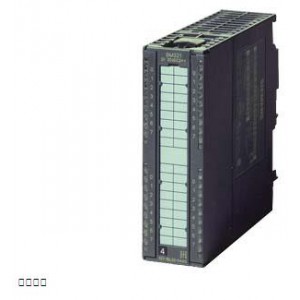

SIPLUS S7-300 SM 321 16DE 基于 6ES7321-7BH01-0AB0 帶防腐蝕涂層， 0 - +60°C， 0-1 閾值，在大約 11.2V 條件下， 數字輸入 SM 321，電位隔離， 16 DE；24V DC，1個 20針， 過程報警，診斷， 適合用于節拍同步 運行 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| ● 反極性保護 |
是的 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
90 mA |
| 來自背板總線 DC 5 V，***大值 |
130 mA |
| 傳感器供電 |
| 輸出端數量 |
2 |
| 輸出電壓類型 |
L+ (-2.5 V) |
| 短路保護 |
是的; 電子 |
| 附加（冗余）電源 |
是的 |
| 輸出電流 |
| ● 額定值 |
120 mA |
| ● 允許范圍，下限 |
0 mA |
| ● 允許范圍，上限 |
150 mA |
| 功率損失 |
| 功率損失，典型值 |
4 W |
| 數字輸入 |
| 數字輸入端數量 |
16 |
| 輸入特性符合 IEC 61131，類型 2 |
是的 |
| 可同時控制的輸入端數量 |
| 水平安裝位置 |
| — ***高可達 60 ℃，***大值 |
16 |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
16 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 ... +11.2 V |
| ● 對于信號“1” |
13 至 30V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
7 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是的; 0.1 / 0.5 / 3 / 15 / 20 ms |
| 傳感器開關 |
| ● 用于斷線監測的電阻電路，***小值 |
10 k |
| ● 用于斷線監測的電阻電路，***大值 |
18 k |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是的 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
2 mA |
| 報警/診斷/狀態信息 |
| 報警 |
是的 |
| 診斷功能 |
是的; 可參數化 |
| 報警 |
| ● 診斷報警 |
是的; 可參數化 |
| ● 過程報警 |
是的; 可參數化 |
| 診斷 |
| ● 診斷信息可讀 |
是的 |
| ● 斷線 |
是的; I< 1 mA 時 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是的 |
| ● 數字輸入狀態顯示（綠色） |
是的 |
| ● 傳感器電源 Vs（綠色） |
是的 |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間 |
不 |
| ● 在通道之間，分組點數 |
16 |
| ● 在通道和背板總線之間 |
是的; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 標準、許可、證書 |
| CE 標記 |
是的 |
| UL 許可 |
是的; File E239877 |
| RCM（原 C-TICK） |
是的 |
| KC 許可 |
是的 |
| EAC（原 Gost-R） |
是的 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C; = Tmin |
| ● ***大值 |
60 °C; = Tmax |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） |
| 堅實性 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是的; 3S4 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是的; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是的; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是的; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是的; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是的; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 連接技術 / 標題 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
200 g |
