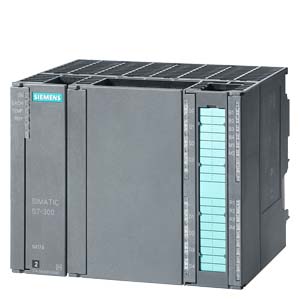

SIMATIC S7-300，接口模塊 IM174，用于連接模擬驅動和步進驅動在時鐘同步的 PROFIBUS 上在 Motion Control 控制器上 4 個通道（4 個編碼器輸入，4 AA)，可項目組態，利用 STEP 7 V5.4 SP4

電源電壓

額定值 (DC)

24 V

允許范圍，下限 (DC)

20.4 V

允許范圍，上限 (DC)

28.8 V

輸入電流

耗用電流，***大值

500 mA

來自背板總線 DC 5 V，***大值

100 mA

傳感器供電

5 V 傳感器供電

● 5 V

是的

● 輸出電流，***大值

1.2 A

● 導線長度，***大值

25 m

24 V 傳感器供電

● 24 V

是的

● 輸出電流，***大值

1.4 A

● 導線長度，***大值

100 m

***編碼器 (SSI) 傳感器供電

● ***編碼器 (SSI)

是的

● 短路保護

是的

功率損失

功率損失，典型值

12 W

數字輸入

數字輸入端數量

10

輸入電壓

● 對于信號“0”

-3 至 +5V

● 對于信號“1”

+11 至 +30V

輸入電流

● 對于信號“0”，***大值（允許的閉路電流）

2 mA

● 對于信號“1”，典型值

8 mA

輸入延遲（輸入電壓為額定值時）

對于標準輸入端

— 從“0”到“1”時，***小值

15 µs

導線長度

● 屏蔽，***大值

100 m

數字輸出

數字輸出端數量

8

短路保護

是的

輸出端的通斷能力

● 電阻負載時的***大值

1 A

● 照明負載時的***大值

30 W

輸出電壓

● 額定值 (DC)

24 V; L+

● 對于信號 “1”，***小值

L+ (-3V)

● 對于信號“1”，***大值

3 V

輸出電流

● 針對信號“1”的允許范圍 0 至 55 ℃，***小值

5 mA

● 針對信號“1”的允許范圍 0 至 55 ℃，***大值

300 mA

● 針對信號“0”的剩余電流，***大值

0.4 mA

電阻負載時的輸出延遲

● 從 “0” 到“1”，***大值

500 µs

開關頻率

● 電阻負載時的***大值

500 Hz

● 電感負載時的***大值

0.5 Hz

繼電器輸出端

● 繼電器輸出端數量

4

● ***大操作循環數

50 000

觸點的通斷能力

— 電阻負載時的***大值

1 A

導線長度

● 屏蔽，***大值

600 m

模擬輸出

模擬輸出端數量

4

輸出范圍，電壓

● -10 V 至 +10 V

是的

輸出端的模擬值構成

集成和轉換時間/每通道分辨率

● 帶有過調制的分辨率（包括符號在內的位數），***大值

15 bit

傳感器

可連接傳感器的數量，***大值

4

可連接傳感器

● 增量編碼器（對稱）

是的

● ***編碼器 (SSI)

是的

● 雙線傳感器

是的

— 允許的閉路電流（雙線傳感器） ***大值

2 mA

傳感器信號，增量編碼器（對稱）

● 軌跡標記信號

A，非 A，B，非 B

● 零點標記信號

N，非 N

● 輸入電壓

5 V 差動信號（物理 RS 422）

● 輸入頻率，***大值

1 MHz

● 屏蔽導線長度，***大值

35 m; ***大值 500 kHz 時 35 m；***大值 1 MHz 時 10 m

傳感器信號，***編碼器 (SSI)

● 輸入信號

5 V 差動信號（物理 RS 422）

● 數據信號

DATA, 非 DATA

● 時鐘信號

CL, notCL

● 報文長度，可參數化設置

13，21，24 位

● 脈沖重復頻率，***大值

1.5 MHz; 187.5 KHz 1.5 MHz（可參數化）

● 二進制碼

是

● 格雷碼

是

● 屏蔽導線長度，***大值

250 m; 187.5 kHz 時 250 m，1.5 MHz 時 10 m

報警/診斷/狀態信息

報警

● 診斷報警

是的

驅動裝置接口

驅動接口數量

4

模擬驅動

額定值信號

— 短路保險

是的; ***大 45 mA，***小 3.3 千歐姆負載電阻

— 額定電壓范圍

-10.5 V 至 +10.5 V

— 輸出電流

-3 至 +3 mA

調節器釋放出口

— 繼電器觸點數量

4

— 操作電壓，***大值

30 V

— 操作電流，***大值

1 A

— 操作功率，***大值

30 VA

— 操作循環數量，***小值

50 000; 在 30 V DC，1 A 時

— 屏蔽導線長度，***大值

35 m

步進驅動

● 差動輸出電壓，***小值

2 V; R = 100 歐姆

● 差動輸出電壓，對于信號“0”，***大值

1 V; I = -20 mA 時

● 差動輸出電壓，對于信號“1”，***小值

3.7 V; I = -20 mA 時 3.7 V；I = -100 µA 時 4.5 V，

● 負載電阻，***小值

55

● 輸出電流，***大值

60 mA

● 脈沖頻率

750 kHz

● 屏蔽導線長度，***大值

50 m; 在附帶模擬軸的混合操作時 35 m，非對稱傳輸時 10 m

電位隔離

數字輸入電位隔離

● 數字輸入電位隔離

是的; 針對傳感器、模擬輸出、DP 接口；不針對其它 DI/DO

數字輸出電位隔離

● 數字輸出電位隔離

是的; 針對傳感器、模擬輸出、DP 接口；不針對其它 DI/DO

環境要求

運行中的環境溫度

● ***小值

0 °C

● ***大值

55 °C

運輸/儲存時的環境溫度

● ***小值

-40 °C

● ***大值

70 °C

連接技術 / 標題

需要的前置插頭

40 針

尺寸

寬度

160 mm

高度

125 mm

深度

118 mm

重量

重量，約

1 kg
