技術數據

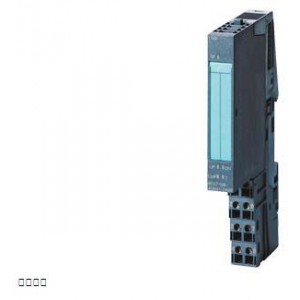

		SIMATIC DP，電子模塊 用于 ET 200S，1 SI 串行接口 單通道，15mm 結構寬度 RS-232/422，485 ASCII，3964R
電源電壓
額定值 (DC)		24 V
反極性保護		是
輸入電流
來自電源電壓 L+，***大值		120 mA
來自背板總線 DC 3.3 V，***大值		10 mA
功率損失
功率損失，典型值		1.2 W
存儲器
標準塊		5 100 byte; S_SEND 2700, S_RCV 2400, S_XON 2600, S_RTS 2600, S_V24 2700, S_VSTAT 1800, S_VSET 1800
接口
接口數量		1
點對點聯結
集成協議驅動器
— 3964 (R)		是
— ASCII		是
報文長度，***大值
— 3964 (R)		224 byte
— ASCII		224 byte
傳輸速率，RS 422/485
— 使用 3964 (R) 協議，***大值		115.2 kbit/s; 半雙工： 110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 bps
— 使用 ASCII 協議，***大值		115.2 kbit/s; 全雙工：110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 bps
傳輸速率，RS 232
— 使用 3964 (R) 協議，***大值		115.2 kbit/s; 半雙工： 110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 bps
— 使用 ASCII 協議，***大值		115.2 kbit/s; 全雙工：110、300、600、1200、2400、4800、9600、19200、38400、57600、76800、115200 bps
信號
— RS 232C		RS 232C 信號：8 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, PE)
— RS 422		TxD(A)，RxD(A)，TxD(B)，RxD(B)，GND
— RS 485		R/T(A)，R/T(B)，GND
字符幀（可調整）
— 每個字符的位數		7 或 8
— 起始位/停止位數量		1 或 2
— 每個字符幀的位數		10
— 奇偶校驗		無、偶數、奇數、任意
每個 PLC 掃描循環的數據量
— 發送		32 byte; 從 6ES7151-1AA04-0AB0 起使用標準 IM 151-1；從 6ES7151-1BA01-0AB0 起使用高性能 IM 151-1；否則是 8 字節
— 接收		32 byte; 從 6ES7151-1AA04-0AB0 起使用標準 IM 151-1；從 6ES7151-1BA01-0AB0 起使用高性能 IM 151-1；否則是 8 字節
物理接口
RS 232
● 導線長度，***大值		15 m
RS 485
● 導線長度，***大值		1 200 m
報警/診斷/狀態信息
診斷顯示 LED
● 接收 RxD		是
● 發送 TxD		是
● 累積故障 SF（紅色）		是
電位隔離
接口電位隔離
● 在 RS 422/485 和內部電源之間		是
● 在 RS 232 和內部電源之間		是
環境要求
運行中的環境溫度
● ***小值		0 °C
● ***大值		60 °C
尺寸
寬度		15 mm
高度		81 mm
深度		52 mm
重量
重量，約		50 g
