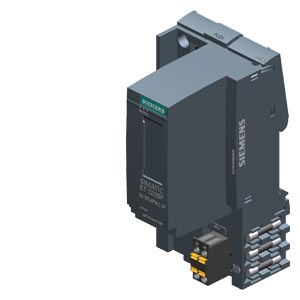

SIMATIC ET 200SP，PROFINET， 2 接口，接口模塊 IM 155-6PN/2 高性能， 1 個插接位置，用于總線適配器， ***多 64 個 I/O 模塊 和 16 ET 200AL 模塊， S2 冗余，多功能熱插拔， 0.25ms，同步模式， 可選的 PN 電纜夾， 包括服務器模塊 |
| 一般信息 |
| 產品類型標志 |
IM 155-6 PN/2 HF |
| 硬件功能狀態 |
FS02 以上版本 |
| 固件版本 |
V4.2 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 運行期間更換模塊（熱插拔） |
是; 多個熱插拔 |
| ● 時鐘同步模式 |
是 |
| ● 換刀器 |
是; 擴展站和擴展單元 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V15.1 |
| ● STEP 7 可組態/ 已集成，自版本 |
可通過 GSD 文件組態 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.34 |
| 配置控制 |
| 通過數據組 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 短路保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
10 ms |
| 輸入電流 |
| 耗用電流，***大值 |
700 mA |
| 接通電流，***大值 |
4.5 A |
| I²t |
0.25 A²·s |
| 功率損失 |
| 功率損失，典型值 |
2.4 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
288 byte; 分別針對輸入和輸出數據 |
| 每個站點的地址空間 |
| ● 每個站點的地址空間，***大值 |
1 440 byte |
| 硬件擴展 |
| 組件載體 |
| ● 可操作 ET 200SP 模塊數量，***大 |
64 |
| ● 可操作 ET 200AL 模塊數量，***大 |
16 |
| 子模塊 |
| ● 每個站點的子模塊數量，***大值 |
256 |
| 接口 |
| PROFINET 接口數量 |
1; 2 個端口（交換機） |
| 1. 接口 |
| 物理接口 |
| ● RJ 45（以太網） |
是 |
| ● 端口數量 |
2; 通過BusAdapter |
| ● 集成開關 |
是 |
| ● BusAdapter (PROFINET) |
是; BA 2x RJ45, BA 2x FC, BA 2x SCRJ, BA SCRJ/RJ45, BA SCRJ/FC, BA 2x LC, BA LC/RJ45, BA LC/FC |
| 協議 |
| ● PROFINET IO 設備 |
是 |
| ● 開放式 IE 通訊 |
是 |
| ● 氣液冗余 |
是; PROFINET MRP |
| PROFINET IO 設備 |
| 服務 |
| — IRT |
是; 125 µs 光柵，250 µs 至 4 ms |
| — PROFIenergy |
是 |
| — 按優先級啟動 |
是 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的***大數量 |
4 |
| 物理接口 |
| RJ 45（以太網） |
| ● 傳輸模式 |
PROFINET，100 Mbit/s，全雙工(100BASE-TX) |
| ● 100 Mbit/s |
是 |
| ● 自動協商 |
是 |
| ● 自動交叉 |
是 |
| 協議 |
| Modbus TCP |
否 |
| 連接數量 |
| ● MtM 通信關系/連接的數量，***大值 |
16 |
| 冗余模式 |
| ● PROFINET 系統冗余 (S2) |
是; NAP S2 |
| ● H-Sync 發送 |
是 |
| 氣液冗余 |
| — MRP |
是 |
| — MRPD |
否 |
| 開放式 IE 通訊 |
| ● TCP/IP |
是 |
| ● SNMP |
是 |
| ● LLDP |
是 |
| 等時模式 |
| 等距離 |
是 |
| ***短時鐘脈沖 |
250 µs |
| ***長時鐘脈沖 |
4 ms |
| 總線循環時間 (TDP) ***小值 |
250 µs |
| 抖動***大值 |
1 µs |
| 報警/診斷/狀態信息 |
| 狀態顯示 |
是 |
| 報警 |
是 |
| 診斷功能 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
是; 黃色 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● LINK TX/RX 連接顯示 |
是; BusAdapter上 2 個綠色的 Link LED |
| 電位隔離 |
| 在背板總線和電子元件之間 |
否 |
| 在 PROFINET 和所有其他電路之間 |
是; AC 1 500 V（類型檢驗） |
| 在電源和所有其他電路之間 |
否 |
| 允許的電位差 |
| 在不同電路之間 |
安全特低電壓 SELV |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 網絡負載等級 |
3 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C; 無凝露 |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C; 無凝露 |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 連接技術 |
| ET 連接 |
| ● 通過 BU/BA 發送 |
是; + 16 ET 200AL 模塊 |
| 機械/材料 |
| 應變消除裝置 |
是; 可選 |
| 尺寸 |
| 寬度 |
50 mm |
| 高度 |
117 mm |
| 深度 |
74 mm |
| 重量 |
| 重量，約 |
120 g; 無BusAdapter |
