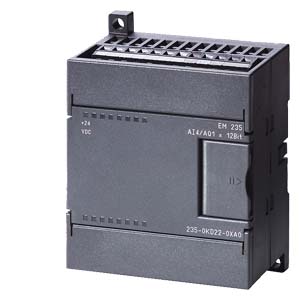

***備件*** SIMATIC S7-200，模擬輸入/輸出 EM 235，僅用于 S7-22X CPU， 4 AE，+/-10V DC；1AA，+/-10V DC 12 位轉換器

輸入電流

外部電源供應 (DC 24 V)，***大值

60 mA

來自背板總線 DC 5 V，***大值

30 mA

功率損失

功率損失，典型值

2 W

模擬輸入

模擬輸入端數量

4; 差動

電壓輸入允許的輸入電壓（毀壞限制），***大值

30 V

電流輸入允許的輸入電流（毀壞限制），***大值

32 mA

輸入范圍

● 電壓

是

● 電流

是

● 熱電偶

否

● 電阻溫度計

否

● 電阻

否

輸入范圍（額定值），電壓

● 0 至 +50 mV

是

● 0 至 +100 mV

是

● 0 至 +500 mV

是

● 0 至 +1 V

是

● 0 至 +5 V

是

● 0 至 +10 V

是

● -1 V 至 +1 V

是

● -10 V 至 +10 V

是

● -100 mV 至 +100 mV

是

● -2.5 V 至 +2.5 V

是

● -25 mV 至 +25 mV

是

● -250 mV 至 +250 mV

是

● -5 V 至 +5 V

是

● -50 mV 至 +50 mV

是

● -500 mV 至 +500 mV

是

輸入范圍（額定值），電流

● 0 至 20 mA

是

熱電偶 (TC)

溫度補償

— 可參數化

否

模擬輸出

模擬輸出端數量

1

輸出范圍，電壓

● -10 V 至 +10 V

是

輸出范圍，電流

● 0 至 20 mA

是

負載電阻（在額定輸出范圍內）

● 電壓輸出端的***小值

5 k

● 電流輸出端的***大值

0.5 k

輸入端的模擬值構成

集成和轉換時間/每通道分辨率

● 帶有過調制的分辨率（包括符號在內的位數），***大值

12 bit

● 基本轉換時間 (ms)

< 0.25 ms

● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制

40 dB，DC 至 60 Hz

可顯示的轉換值范圍

● 雙極信號

-32 000 至 +32 000

● 單極信號

0 至 32000

輸出端的模擬值構成

集成和轉換時間/每通道分辨率

● 帶有過調制的分辨率（包括符號在內的位數），***大值

11 bit

起振時間

● 對于電壓輸出

100 µs

● 對于電流輸出

2 ms

可顯示的轉換值范圍

● 雙極信號

-32 000 至 +32 000

● 單極信號

0 至 32000

誤差/精度

整個溫度范圍內的操作錯誤限制

● 電壓，與輸出范圍有關，(+/-)

2 %

● 電流，與輸出范圍有關，(+/-)

2 %

基本錯誤限制（25 °C 時的操作錯誤限制）

● 電壓，與輸出范圍有關，(+/-)

0.5 %

● 電流，與輸出范圍有關，(+/-)

0.5 %

故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率

● 并聯電壓，***大值

12 V

報警/診斷/狀態信息

診斷顯示 LED

● 外部故障 EXTF（紅色）

是

電位隔離

模擬輸入電位隔離

● 模擬輸入電位隔離

否

模擬輸出電位隔離

● 模擬輸出電位隔離

否

連接技術

插拔式 I/O 端子

否

尺寸

寬度

71.2 mm

高度

80 mm

深度

62 mm

重量

重量，約

186 g
