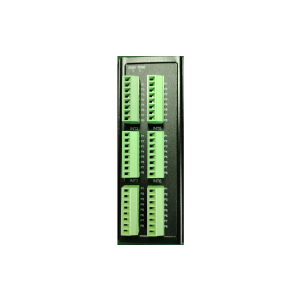

6路工業級RS485隔離中繼器
概述：
本產品是一款RS485現場總線中繼器，符合RS485協議標準，6路獨立總線電接口，每路RS485含進和出電口，數據全透明傳輸，自動切換數據方向,速率自適應，支持全部RS485總線速率。該產品能夠延長RS485總線的傳輸距離，具有光電隔離、減少干擾等性能。
本產品為工業級設計，具有寬電源DC（12-36V）輸入，電源冗余和隔離保護，IP40防護等級，波浪紋鋁制加強機殼，35mmDIN導軌安裝，-40~85℃工作溫度范圍等優點，能滿足各種工業現場的使用要求。
n 6路獨立RS485，每路RS485含進和出電口
n 每個電口采用獨立電源模塊供電,同時采用光電隔離技術，防止干擾
n 總線速率：0~4MBit/s，透明傳輸，速率自適應
n 支持點對點拓?fù)浣Y(jié)構
n 提供2個LED狀態電源指示燈
n DC24V 冗余電源，隔離電壓1500V,1A電流保護（短路保護，）支持反接保護功能
n 波紋式高強度金屬外殼，IP40防護等級, DIN35mm工業卡軌安裝
l 接口類型：工業8PIIN端子
l 通信速率：0~4MBit/s，速率自適應
l 信號延時（電口）：100ns
l 6路獨立電口，1500W防雷保護功能，自恢復過流保護功能
l 本機不帶終端電阻，請按需要外接
l 雙電源冗余輸入，DC12V-36V值，典型值DC24V，隔離電壓1500V,1A電流保護(電流短路保護)，反接保護功能
l 工作電流典型值160mA@24V
l 操作溫度：
標準類型：0 ~ 70 °C
寬溫類型：-40 ~ 85 °C
操作濕度：5 ~ 95% RH
l 存放溫度： -40 ~ 85 °C
機械特性：
l 外形尺寸：138mm×106mm×54mm
l 外殼：IP40防護等級,鋁制加強機殼
l 安裝方式： 35mmDIN導軌安裝
l 凈重：900g
符合標準：
l EMI：EN55022 1998, Class A
l EN61000-4-2 (ESD), Criteria B, Level 4
l EN61000-4-3 (RS), Criteria A, Level 2
l EN61000-4-4 (EFT), Criteria B, Level 4
l EN61000-4-5 (Surge), Criteria B, Level 2
l EN61000-4-6 (CS), Criteria B, Level 2
l En61000-4-8 (PFMF), Criteria A, Level 3
l IEC60068-2-27
l EN50121-4
l Freefall：IEC 60068-2-32
應用范圍：
工業機器人、電力、交通、能源、廠礦、監控及工業控制等領域。
應用拓?fù)浣Y(jié)構
本產品支持：點對點通訊拓?fù)浣Y(jié)構。點對點通訊可以連接兩個RS485總線網段；每路電接口進出為全對等關系，不分主從。
