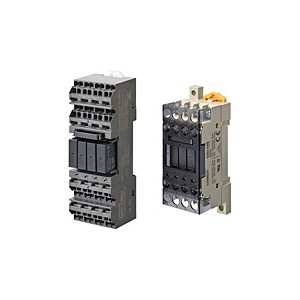

額定規格

繼電器規格

操作線圈（單個G6D繼電器）

額定電壓 (V)		額定電流 (mA)	線圈電阻 (Ω)	動作電壓 (V)	復位電壓 (V)	***大容許電壓 (V)	降低功耗 (mW)
DC	12	18.7	720	70%以下*	10%以上	130%	約200
DC	24	10.5	2,880	70%以下*	10%以上	130%	約200

注1. 額定電流、線圈電阻的值是指，線圈溫度為+23℃時的值，公差為±20%。
2. 動作特性指的是線圈溫度為+23℃時的值。
3. ***大容許電壓是指，繼電器線圈操作電源的電壓容許變化范圍內的***大值。不是連續容許。
4. 額定電流包含終端的LED電流。
*但上下反向安裝時為75%以下。

開關部（單個G6D繼電器）

G6D-F4PU（Push-In Plus端子臺型）

項目	負載	電阻負載(cosφ＝1)
額定負載		AC250V 5 A、DC30V 5 A
額定通電電流		5 A
接點電壓大值*		AC250V、DC30V
接點電流大值*		5 A
開關容量大值(參考值)*		1,250VA、150W

G6D-F4B（螺釘端子臺型）

項目	負載	電阻負載(cosφ＝1)
額定負載		AC250V 3A、DC30V 3A
額定通電電流*		5 A
接點電壓大值*		AC250V、DC30V
接點電流**大值		5 A
開關容量**大值(參考值)		1,250VA、150W

*4點同時通電時為3A、 750VA、 90W。

性能

型號		G6D-F4PU (Push-In Plus端子臺型)
項目		繼電器輸出
*接觸電阻1**		100mΩ以下
*動作時間2**		10ms以下
*復位時間2**		10ms以下
絕緣電阻		1,000MΩ以上(DC500V兆歐表)
耐電壓	線圈/接點之間	AC2,000V 50/60Hz 1min
耐電壓	同極接點間	AC750V 50/60Hz 1min
耐沖擊電壓(線圈/接點之間)		4,000V(1.2×50μs)
振動	耐久	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
振動	誤動作	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊	耐久	500m/s²
沖擊	誤動作	100m/s²
耐久性	機械	2,000萬次以上(開關頻率18,000次/h)
耐久性	*電氣2**	AC250V 5 A(電阻負載)7萬次以上 DC30V 5 A(電阻負載)7萬次以上 (開關頻率1,800次/h)
*故障率P水準(參考值 3)**		DC5V、10mA
使用環境溫度、保管溫度		-25～+55℃(無結冰)
使用環境濕度		45～85%RH
LED顯示顏色		黃色
保護結構		IP20
重量		約95g

注：上述值為初始值。
*1. 測量條件：DC 5V 1A
*2. 環境溫度條件：+23℃
*3. 此值為開關頻率120次/min時的值。

型號		G6D-F4B (螺釘端子臺型)
項目		繼電器輸出
*接觸電阻1**		100mΩ以下
*動作時間2**		10ms以下
*復位時間2**		10ms以下
絕緣電阻		1,000MΩ以上(DC500V兆歐表)
耐電壓	線圈/接點之間	AC2,000V 50/60Hz 1min
耐電壓	同極接點間	AC750V 50/60Hz 1min
耐沖擊電壓(線圈/接點之間)		4,000V(1.2×50μs)
振動	耐久	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
振動	誤動作	10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊	耐久	500m/s²
沖擊	誤動作	100m/s²
耐久性	機械	2,000萬次以上(開關頻率18,000次/h)
耐久性	*電氣2**	AC250V 3A(電阻負載)20萬次以上 DC 30V 3A(電阻負載)20萬次以上 (開關頻率1,800次/h)
*故障率P水準(參考值 3)**		DC5V、10mA
使用環境溫度、保管溫度		-25～+55℃(無結冰)
使用環境濕度		45～85%RH
LED顯示顏色		黃色
保護結構		-
重量		約65g

注：上述值為初始值。
*1. 測量條件：DC 5V 1A
*2. 環境溫度條件：+23℃
*3. 此值為開關頻率120次/min時的值。

額定規格

功率MOS FET繼電器規格

輸入（單個G3DZ功率MOS FET繼電器）

額定電壓		使用電壓	動作電壓	復位電壓	輸入阻抗	額定電流
DC	12	DC9.6～14.4V	DC9.6V以下	DC1V以上	2kΩ±20%	8.0mA±20%
DC	24	DC19.2～28.8V	DC19.2V以下	DC1V以上	4kΩ±20%	8.2mA±20%

注：額定電流包含終端的LED電流。

輸出（單個G3DZ功率MOS FET繼電器）

額定負載電壓	負載電壓范圍	負載電流	浪涌ON電流耐量
AC3～264V DC3～125V	AC3～264V DC3～125V	100μ～0.3A	6A (10ms)

注：G3DZ上沒有輸出極性。

性能

型號	G3DZ-F4PU (Push-In Plus端子臺型)
項目	功率MOS FET繼電器輸出
動作時間	10ms以下
復位時間	15ms以下
輸出ON電阻	2.4Ω以下
開路時漏電流	10μA以下(DC125V時)
絕緣阻抗	100MΩ以上(DC500V兆歐表)
輸入輸出間耐電壓	AC2,000V 50/60Hz 1min
耐振動	10～55～10Hz單振幅0.75mm(雙振幅1.5mm)
耐沖擊	500m/s²
使用環境溫度、保管溫度	-25～+55℃(無結冰)
使用環境濕度	45～85%RH
LED顯示顏色	黃色
保護結構	IP20
重量	約95g

型號	G3DZ-F4B (螺釘端子臺型)
項目	功率MOS FET繼電器輸出
動作時間	10ms以下
復位時間	15ms以下
輸出ON電阻	2.4Ω以下
開路時漏電流	10μA以下(DC125V時)
絕緣阻抗	100MΩ以上(DC500V兆歐表)
輸入輸出間耐電壓	AC2,000V 50/60Hz 1min
耐振動	10～55～10Hz單振幅0.75mm(雙振幅1.5mm)
耐沖擊	500m/s²
使用環境溫度、保管溫度	-25～+55℃(無結冰)
使用環境濕度	45～85%RH
LED顯示顏色	黃色
保護結構	-
重量	約65g

國際標準認證額定規格

國際標準認證的額定規格值與單個產品所指定的性能規格有所不同，請務必仔細確認規格后再使用。

G6D-F4PU/G3DZ-F4PU

UL標準認證（文件No.E41515）

型號	標準編號	類別	Listed/ Recognition 分類	操作線圈額定規格
G6D-F4PU	UL508	NRNT/7	Listed	DC12V DC24V
G3DZ-F4PU		NRNT/7	Listed
P6DF-F4PU		SWIV2	Recognition

型號	極數	接點額定規格	開關認證次數
G6D-F4PU	4	額定負載電壓 AC250V DC30V 負載電流，一般用途和電阻 40℃時5 A	機械 2,000萬次 (開關頻率18,000次/h) 電氣 AC250V 5 A(電阻負載)7萬次 DC 30V 5 A(電阻負載)7萬次 (開關頻率1,800次/h)
G3DZ-F4PU		額定負載電壓 AC5-240V DC5-100V 負載電流，一般用途和電阻 55℃時0.3A	-
P6DF-F4PU		接觸終端 5 A, 250V	-

CSA標準（文件No.LR 35535）

型號	標準編號	Class編號	操作線圈額定規格	極數	接點額定規格	開關 認證次數
P6DF-F4PU	C22.2 NO. 14	CLASS 3211 07 CLASS 3211 87	DC12V DC24V	4	接觸終端 5 A, 250V	-

德國TüV萊茵認證（認證編號 No.R50429253）

型號	操作線圈額定規格	極數	接點額定規格	開關認證次數
G6D-F4PU	DC12V DC24V	4	額定負載電壓 AC250V DC30V 負載電流，一般用途和電阻 40℃時5 A	機械 100萬次 (開關頻率18,000次/h) 電氣 AC250V 5 A(電阻負載)7萬次 DC 30V 5 A(電阻負載)7萬次 (開關頻率1,800次/h)

德國TüV萊茵認證（認證編號 No.R50429249）

型號	操作線圈額定規格	極數	接點額定規格	開關認證次數
G3DZ-F4PU	DC12V DC24V	4	額定負載電壓 AC5-240V DC5-100V 負載電流，一般用途和電阻 55℃時0.3A	-

德國TüV萊茵認證（認證編號 No.50429224）

型號	操作線圈額定規格	極數	接點額定規格	開關認證次數
P6DF-F4PU	DC12V DC24V	4	接觸終端 5 A, 250V	-

G6D-F4B/G3DZ-F4B

UL標準認證（文件No.E87929）

型號	標準編號	類別	Listed/ Recognition 分類	操作線圈額定規格	極數	接點額定規格	開關認證次數
G6D-F4B	UL508	SWIV2	Recognition	DC12V DC24V	4	額定負載電壓 AC250V DC30V 負載電流 5 A 電阻	-
G3DZ-F4B	UL508	SWIV2	Recognition	DC12V DC24V	4	額定負載電壓 AC3-264V DC3-125V 負載電流 0.3A	-

CSA標準（文件No.LR 35535）

型號	標準編號	Class編號	操作線圈額定規格	極數	接點額定規格	開關認證次數
G6D-F4B	C22.2 NO. 14	CLASS 3211 07 CLASS 3211 87	DC12V DC24V	4	額定負載電壓 AC250V DC30V 負載電流 5 A 電阻	-
G3DZ-F4B	C22.2 NO. 14	CLASS 3211 07 CLASS 3211 87	DC12V DC24V	4	額定負載電壓 AC3-264V DC3-125V 負載電流 0.3A 電阻	-

VDE認證（認證編號 No.40017757）

型號	操作線圈額定規格	極數	接點額定規格	開關認證次數
G6D-F4B	DC12V DC24V	4	額定負載電壓 AC250V DC24V 負載電流 3A	-

VDE認證（認證編號 No.40046252）

型號	操作線圈額定規格	極數	接點額定規格	開關認證次數
G3DZ-F4B	DC12V DC24V	4	額定負載電壓 AC5-240V DC5-100V 負載電流 0.3A	-

VDE認證（認證編號 No.40046241）

型號	操作線圈額定規格	極數	接點額定規格	開關認證次數
P6DF-F4B	DC12V DC24V	4	額定負載電壓 AC250V 負載電流 0.3A
