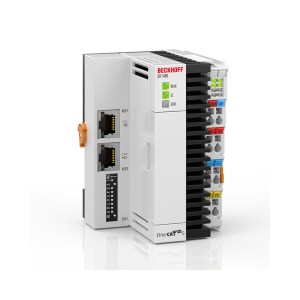

倍福EK1400 | EtherCAT G Coupler
EK1400 EtherCAT G 耦合器將 EtherCAT G 與EtherCAT 端子模塊 (ELxxxx) 連接起來。一個站由一個 EK1400 耦合器、任意數量的 EtherCAT 端子和一個 EL9011 總線端蓋或 EK1110 EtherCAT 擴展組成。耦合器提供與分支控制器相同的功能。
產品狀態：
產品公告 | 預計2022年第二季度市場發布
| 技術數據 | EK1400 |
|---|---|
| EtherCAT 系統內的任務 | EtherCAT 端子模塊與 EtherCAT G 網絡的耦合 |
| 數據傳輸介質 | 以太網/EtherCAT 電纜（***低 Cat.5），屏蔽 |
| 站間距離 | ***大限度。100 米（1000BASE-T） |
| EtherCAT 端子數量 | 高達 65,534 |
| 外圍信號的類型/數量 | ***大限度。4.2 GB 可尋址 I/O 點 |
| 協議 | EtherCAT |
| 延遲 | 大約 1微秒 |
| 數據傳輸率 | 1 吉比特/秒 |
| 配置 | 雙貓 |
| 總線接口 | 2 個 RJ45 |
| 電源 | 24 伏直流 (-15%/+20%) |
| 電源觸點 | ***大限度。24 V DC/***大值 10安 |
| 電氣隔離 | 500 V（電源觸點/電源電壓/以太網） |
| 工作/儲存溫度 | 0…+55 °C/-25…+85 °C |
| EMC 抗擾度/輻射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 相對濕度 | 95 %，無冷凝 |
| 抗振/抗沖擊 | 符合 EN 60068-2-6/EN 60068-2-27 |
| 保護。評級/安裝位置 | IP20/變量 |
| 批準/標記 | 這 |
| 住房數據 | EK-71-8pin |
|---|---|
| 設計形式 | 帶信號 LED 的緊湊型端子外殼 |
| 材料 | 聚碳酸酯 |
| 尺寸（寬 x 高 x 深） | 71 毫米 x 100 毫米 x 73 毫米 |
| 安裝 | 在 35 mm DIN 導軌上，符合 EN 60715 帶鎖 |
| 通過并排安裝 | 雙槽和鍵連接 |
| 打標 | BZxxx 系列的標簽 |
| 接線 | 實心導體 (e)、柔性導體 (f) 和套圈 (a)：螺絲刀驅動彈簧 |
| 連接截面 | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| 連接橫截面 AWG | s*：AWG 28…14， st*：AWG 28…14， f*：AWG 26…16 |
| 剝線長度 | 8…9 毫米 |
| 當前負載電源觸點 | 我***大：10 A |
*s：實心線；st：絞合線；f: 帶套圈
