SIWAREX WP321 電子稱重系統 1 個通道）用于連接稱重傳感器 / DMS 全橋 (1-4mV/V) 用于 SIMATIC ET200SP，適用于 BU 型 A0，RS485 接口，用于 SIWATOOL 或遠距指示。通過SIWAREX DB數字化接線盒(7MH5001-0AD20 或 7MH5001-0AD01)可提供詳細的稱重傳感器診斷信息。

一般信息

產品類型標志

TM SIWAREX WP321 ST

硬件功能狀態

FS04

固件版本

V1.4.3

● 可更新固件

是的

可用的基本單元

BU 類型 A0

模塊特有彩色標牌板的顏色代碼

CC00

產品功能

● I&M 數據

是的; I&M0 至 I&M3

● 時鐘同步模式

不

● 測量范圍調整

不

附帶程序包的

● STEP 7 TIA 端口，可組態 / 已集成，自版本

STEP 7 V14 以上

● STEP 7 可組態/ 已集成，自版本

STEP 7 V5.4 以上

● PROFIBUS 版本 GSD 版 / GSD 修訂版以上

GSD，修訂版 5

● PROFINET 版本 GSD 版 / GSD 修訂版以上

GSDML V2.34

電源電壓

負載電壓 L+

● 額定值 (DC)

24 V

● 允許范圍，下限 (DC)

19.2 V

● 允許范圍，上限 (DC)

28.8 V

● 短路保護

是的

● 反極性保護

是的

輸入電流

耗用電流，***大值

100 mA

功率

來自背板總線的功率輸出

70 mW

功率損失

功率損失，典型值

2 W

地址范圍

每個模塊的地址空間

● 輸入端

16 byte

● 輸出端

16 byte

傳感器

信號傳感器連接

● 用于帶 4 導線接口的應變計（全橋）

是的

● 用于帶 6 導線接口的應變計（全橋）

是的

● 全橋***低電阻

40 應用 SIWAREX IS 時：7MH4710-5BA 時 50 Ohm；使用 7MH4710-5CA 時 105 Ohm

● 全橋***高電阻

4 100

誤差/精度

線性錯誤（與輸入范圍有關），(+/-)

0.01 %

誤差限制根據 DIN 1319-1

0.05 %; 測量范圍終值的

溫度系數零點

≤ ±0.1 μV/K

溫度系數范圍

≤ ±5 ppm/K

1. 接口

物理接口

● RS 485

是的; 可切換終端 390 Ω、220 Ω、390 Ω

物理接口

RS 485

● 傳輸速率，***大值

115.2 kbit/s

● 導線長度，***大值

1 000 m; ≤ 115 kb/s，屏蔽式電纜

報警/診斷/狀態信息

診斷功能

是的; 診斷報警

可接入替代值

不

報警

● 診斷報警

是的; 可參數化

● 過程報警

是的; 可參數化

診斷

● 電源電壓監控

是的

● 斷線

是的

● 短路

是的

診斷顯示 LED

● ERROR LED

是的; 綠色 / 紅色 DIAG-LED

● 電源電壓監控 (PWR-LED)

是的; 綠色 PWR-LED

集成功能

稱重傳感器

● 非自動電子稱

NSW

● 根據參考值允許的輸入信號，***小值。

0.5 µV/d (d=e)

● 采樣速率

600 Hz

● 輸入信號的分辨率

每個 mV/V ±500000 個部件

● 同步電壓，***小值

0.25 V

● 并聯電壓，***大值

4.75 V

● 信號線輸入阻抗，類型

4 M

● 讀出線輸入阻抗，類型

2 M

● 導線長度，***大值

500 m; 使用 SIWAREX 電纜 7MH4702-8AG 時

測量功能

測量范圍

— -1 mV/V 至 +1 mV/V

是的; 相當于 ±500000 個部件的分辨率

— -2 mV/V 至 +2 mV/V

是的; 相當于 ±1000000 個部件的分辨率

— -4 mV/V 至 +4 mV/V

是的; 相當于 ±2000000 個部件的分辨率

絕緣

絕緣測試，使用

707 V DC（測試類型）

環境要求

運行中的環境溫度

● 水平安裝，***小值

-25 °C

● 水平安裝，***大值

60 °C

● 垂直安裝，***小值

-25 °C

● 垂直安裝，***大值

50 °C

參考海平面的運行高度

● ***大海拔安裝高度

5 000 m; 如果超出海平面 2000 m，則環境溫度每 100 m 降低 -1 °C

● 環境溫度-氣壓-安裝高度

1080 ... 795 hPa（海拔 -1000 ... 5000 m）

分布式運行

在 SIMATIC S7-300

是的

在 SIMATIC S7-400

是的

在 SIMATIC S7-1200

是的

在 SIMATIC S7-1500

是的

在標準 PROFIBUS 主站

是的

在標準 PROFINET 控制器

是的

尺寸

寬度

15 mm

高度

57 mm

深度

72 mm

重量

重量，約

31 g

麻豆精产国品,国产精品18久久久,av天堂亚洲国产av,一本色综合亚洲精品蜜桃冫

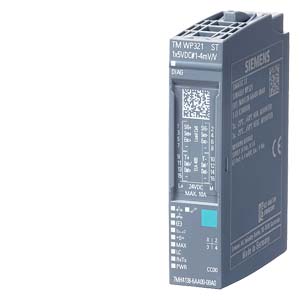

西門子稱重模塊 7MH4138-6AA00-0BA0 WP321 電子稱重系統 1 個通道）

7MH4138-6AA00-0BA0

(EAN: 4019169846813 / UPC: 887621822002)

稱重模塊，用于SIMATIC ET200SP

技術數據
