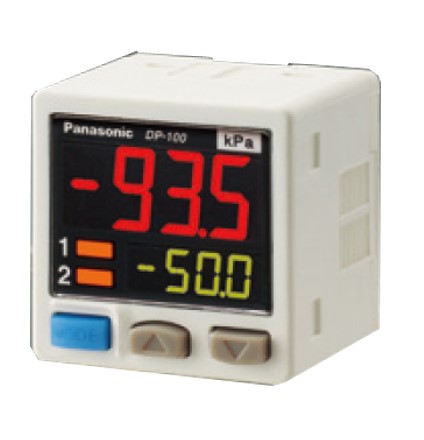

| 訂貨產品號 |
DP-101A |
| 型號 |
DP-101A |
| 壓力種類 |
表壓 |
| 額定壓力范圍 |
-100.0～+100.0
kPa |
| 設定壓力范圍 |
-101.0～+101.0
kPa |
| 耐壓力 |
500kPa |
| 適用流體 |
非腐蝕性氣體 |
| 電源電壓 |
12～24V DC±10% 脈動P-P10%以下 |
| 消耗電量 |
通常時 : 720mW以下(電源電壓24V時消耗電流30mA以下)
ECO模式 : STD時480mW以下(電源電壓24V時消耗電流20mA以下)、
FULL時360mW以下(電源電壓24V時消耗電流15mA以下) |
| 比較輸出 |
<NPN輸出型>
NPN開路集電極晶體管
***大流入電流 : 100mA
外加電壓 : 30V DC以下(比較輸出和0V之間)
剩余電壓 : 2V以下(流入電流為100mA時) |
| 比較輸出 : 輸出動作 |
通過按鍵操作選擇NO/NC |
| 比較輸出 : 輸出模式 |
EASY模式/應差模式/窗式對比模式 |
| 比較輸出 : 應差 |
***小1digit(可變) |
| 比較輸出 : 重復精度 |
±0.1%F.S.
(±2digits以內) |
| 比較輸出 : 反應時間 |
2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms、5,000ms 通過按鍵操作選擇 |
| 比較輸出 : 短路保護 |
配備 |
| 外部輸入 |
<NPN輸出型>
ON電壓 : 0.4V DC以下
OFF電壓 : 5～30V DC或斷開
輸入阻抗 : 約10kΩ
輸入時間 : 1ms以上 |
| 模擬電壓輸出 |
輸出電壓 :
1～5V
零點 : 3V±5%F.S.以內
量程 : 4V±5%F.S.以內
線性度 : ±1%F.S.以內
輸出阻抗 : 約1kΩ |
| 模擬電流輸出 |
輸出電流 :
4～20mA
零點 : 12mA±5%F.S.以內
量程 : 16mA±5%F.S.以內
線性度 : ±1%F.S.以內
輸出阻抗 : 250kΩ(***大) |
| 顯示 |
4位+4位3色LCD顯示
(顯示刷新周期 : 250ms、500ms、1,000ms 通過按鍵操作選擇) |
| 顯示 : 顯示壓力范圍 |
-101.0～+101.0kPa |
| 表示燈 |
橙色LED
(輸出1動作顯示燈：比較輸出ON時亮起
輸出2/模擬電壓/電流輸出動作顯示燈：模擬電壓/電流輸出設置燈亮起) |
| 環境性能:保護構造 |
IP40(IEC) |
| 環境性能:使用環境溫度 |
-10～+50℃、存儲時 : -10～+60℃ |
| 環境性能:使用環境濕度 |
35～85%RH、存儲時 : 35～85%RH |
| 環境性能:耐電壓 |
AC1,000V 1分鐘 所有電源連接端子與外殼之間 |
| 環境性能:絕緣電阻 |
所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表 |
| 環境性能:耐振動 |
頻率10～500Hz 雙振幅3mm X,Y和Z方向各2小時
(面板安裝時·扁平附件安裝時 : 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時) |
| 環境性能:耐沖擊 |
加速度100m/s2(約10G) XYZ各方向3次 |
| 溫度特性 |
±0.5%F.S.以內(以+20℃時為基準) |
| 壓力端口 |
M5內螺紋+R1/8外螺紋 |
| 材質 |
外殼 : PBT(加入玻璃纖維)、LCD顯示屏 : 丙烯、壓力端口 : SUS303、安裝螺紋部 : 黃銅(鍍鎳)、開關部 : 硅橡膠 |
| 連接方式 |
連接器連接 |
| 配線長度 |
0.3mm2以上的電纜全長可延長至100m(符合CE標志時 : 30m以下) |
| 重量 |
本體重量：約40g、包裝重量：約130g |
| 附件 |
CN-14A-C2(2m連接器付電纜)：1根 |
