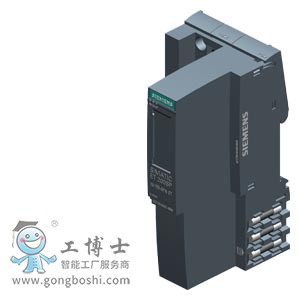

SIMATIC ET 200SP，PROFINET， 2 接口，接口模塊 IM 155-6PN/2 高性能， 1 個插接位置，用于總線適配器， ***多 64 個 I/O 模塊 和 16 ET 200AL 模塊， S2 冗余，多功能熱插拔， 0.25ms，同步模式， 可選的 PN 電纜夾， 包括服務器模塊

一般信息 產品類型標志 IM 155-6 PN/2 HF 硬件功能狀態 FS02 以上版本 固件版本 V4.2 ● 可更新固件 是的 產品功能 ● I&M 數據 是的; I&M0 至 I&M3 ● 運行期間更換模塊（熱插拔） 是的; 多個熱插拔 ● 時鐘同步模式 是的 ● 換刀器 是的; 擴展站和擴展單元 ● IO 數據的本地耦合 不 ● 數據組的本地耦合 不 附帶程序包的 ● STEP 7 TIA 端口，可組態 / 已集成，自版本 STEP 7 V15.1 及以上版本 ● STEP 7 可組態/ 已集成，自版本 可通過 GSD 文件組態 ● PROFINET 版本 GSD 版 / GSD 修訂版以上 GSDML V2.3 配置控制 通過數據組 是的 電源電壓 額定值 (DC) 24 V 允許范圍，下限 (DC) 19.2 V 允許范圍，上限 (DC) 28.8 V 反極性保護 是的 電源和電壓斷路跨接 ● 停電/斷電跨接時間 10 ms 輸入電流 耗用電流，***大值 700 mA 接通電流，***大值 4.5 A I²t 0.25 A²·s 功率損失 功率損失，典型值 2.4 W 地址范圍 每個模塊的地址空間 ● 每個模塊的地址空間，***大值 288 byte; 分別針對輸入和輸出數據 每個站點的地址空間 ● 每個站點的地址空間，***大值 1 440 byte; 取決于組態 硬件擴展 組件載體 ● 可操作 ET 200SP 模塊數量，***大 64 ● 可操作 ET 200AL 模塊數量，***大 16 子模塊 ● 每個站點的子模塊數量，***大值 256 時間戳 精度 10 ms 接口 PROFINET 接口數量 1; 2 個端口（交換機） 1. 接口 物理接口 ● 端口數量 2; 通過BusAdapter ● 集成開關 是的 ● BusAdapter (PROFINET) 是的; 可使用的總線適配器：BA 2x RJ45、BA 2x M12、BA 2x FC、BA 2x LC、BA LC/RJ45、BA LC/FC、BA 2x SCRJ、BA SCRJ/RJ45、BA SCRJ/FC、 協議 ● PROFINET IO 設備 是的 ● 開放式 IE 通訊 是的 ● 氣液冗余 是的; PROFINET MRP 物理接口 RJ 45（以太網） ● 傳輸模式 PROFINET，100 Mbit/s，全雙工(100BASE-TX) ● 10 Mbit/s 不 ● 100 Mbit/s 是的; PROFINET，100 Mbit/s，全雙工(100BASE-TX) ● 自動協商 是的 ● 自動交叉 是的 協議 連接數量 ● MtM 通信關系/連接的數量，***大值 16 PROFINET IO 設備 服務 — IRT 是的; 此外，高性能的 IRT 中，250 µs、500 µs、1 ms、2 ms、4 ms： 125 µs 光柵中 250 µs 至 4 ms — PROFIenergy 是的 — 按優先級啟動 是的 — 共享設備 是的 — 共享設備中的 IO 控制器的***大數量 4 冗余模式 ● PROFINET 系統冗余 (S2) 是的; NAP S2 ● H-Sync 發送 是的 氣液冗余 — MRP 是的 — MRPD 不 開放式 IE 通訊 ● TCP/IP 是的 ● SNMP 是的 ● LLDP 是的 等時模式 等距離 是的 ***短時鐘脈沖 250 µs ***長時鐘脈沖 4 ms 總線循環時間 (TDP) ***小值 250 µs 抖動***大值 1 µs 報警/診斷/狀態信息 狀態顯示 是的 報警 是的 診斷功能 是的 診斷顯示 LED ● RUN LED 是的; 綠色 LED ● ERROR LED 是的; 紅色 LED ● MAINT LED 是的; 黃色 LED ● 電源電壓監控 (PWR-LED) 是的; 綠色 PWR-LED ● LINK TX/RX 連接顯示 是的; BusAdapter上 2 個綠色的 Link LED 電位隔離 在背板總線和電子元件之間 不 在 PROFINET 和所有其他電路之間 是的 在電源和所有其他電路之間 不 絕緣 絕緣測試，使用 707 V DC（測試類型） 標準、許可、證書 網絡負載等級 3 安全級別 符合安全級別 1 測試案例 V1.1.1 環境要求 運行中的環境溫度 ● 水平安裝，***小值 -30 °C; 無凝露 ● 水平安裝，***大值 60 °C ● 垂直安裝，***小值 -30 °C; 無凝露 ● 垂直安裝，***大值 50 °C 參考海平面的運行高度 ● ***大海拔安裝高度 5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 連接技術 / 標題 ET 連接 ● 通過 BU/BA 發送 是的; + 16 ET 200AL 模塊 機械/材料 應變消除裝置 是的; 可選 尺寸 寬度 50 mm 高度 117 mm 深度 74 mm 重量 重量，約 120 g; 無BusAdapter
