產品概述

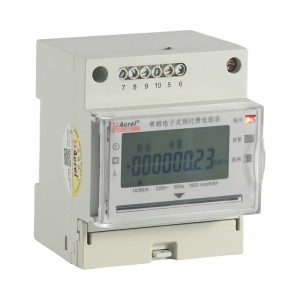

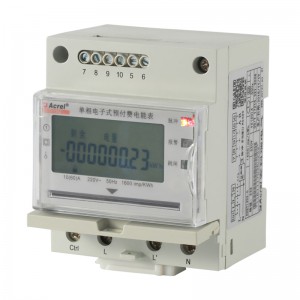

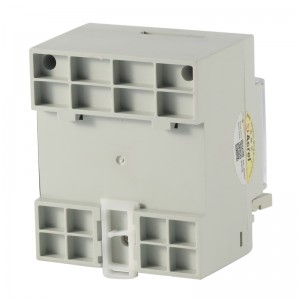

DDSY1352 單相預付費電能表（宿舍用電管理終端）主要用于計量單相交流用電，適合于學生宿舍（公寓）用電管理。終端可以一路火線進線，多路火線并聯輸出，有三路、四路和五路可選，可分別計量照明、插座、空調回路，衛生間，熱水器等；可進行預付費控制，并可對各路出線分別進行負載控制和時間控制并支持近30條跳閘事件記錄存儲功能，實現對學校宿舍用電管理的電力商品化、用電安全和按需控制。

宿舍用電管理終端支持485和紅外通訊，可方便地實現遠程抄表、遠程充值、遠程控制等功能。計量精度滿足GB/T17215.321-2008標準要求。

型號說明

注：漏電流監測為選配功能，一進三出時不可選　　

技術參數

產品尺寸　

注：直接接入的接線力矩應不大于2.0N·m；

控制功能　

預付費控制

宿舍用電管理終端支持預付費功能：

可設置基礎金額，供學生免費使用；

可對剩余金額進行四級報警：余額不足報警（一級）、預跳閘報警（二級）、欠費報警（三級）、達到賒欠上限報警（四級）；

每級報警都會導致電表背光常亮，預跳閘報警的跳閘方式可設置為不跳閘、跳閘后自動合閘以及跳閘后不合閘，跳閘后學生可通過按鍵自行合閘，達到賒欠上限后電表跳閘，此時只有繳費后才能繼續送電使用。

時間控制

宿舍用電管理終端支持時間管理控制：

各個回路可分別設置為工作日和節假日模式；

每天***多可設置8個時間段；

每個時間段可分別設置為合閘狀態或夜間模式；

合閘時間段內電表保持合閘，夜間時間段內，可選擇直接跳閘或者大于夜間允許功率后跳閘。

負載管理控制

宿舍用電管理終端支持豐富的負載管理控制，具體工作功能如下：

電流上限限制：限制各個支路電流，當支路電流超過設定值（<16A）時，支路跳閘。

負載總功率限制：限制各個支路用電功率，各支路可設定不同總功率閾值。支路功率超過設定值時，支路跳閘。

夜間功率限制：需要與時間管理控制共同使用，在夜間模式下，支路電流超過設定值，支路跳閘

惡性負載識別：限制支路接入未定義的惡性負載，當支路接入未經允許的惡性負載（主要表現為較大的功率增量和較大的增量因數）時，支路跳閘。

惡性負載白名單識別：允許已定義的惡性負載正常用電（如飲水機等）。

空調模式：空調模式下，電表持續檢測空調微弱待機電流，一但存在拔斷空調插座的動作，電表便跳閘，且只能通過聯系管理人員進行合閘送電。

智能限電插座識別：支持識別防限電插座，當惡性負載經防限電插座接入回路時，支路跳閘。

過溫控制：當電表測量溫度連續多次（次數可設置）高于設定值時，電表跳閘。

過壓欠壓控制：當回路電壓連續多次（次數可設置）高于或低于設定值時，電表跳閘。

宿舍用電管理終端允許除空調模式以外的跳閘動作自動合閘。允許次數，跳閘等待時間可設置。

注：預付費管理控制、時間管理控制和負載管理控制需配合本公司預付費用電管理系統使用。
