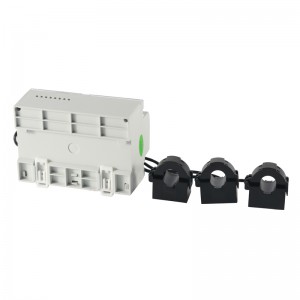

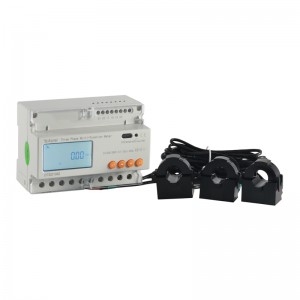

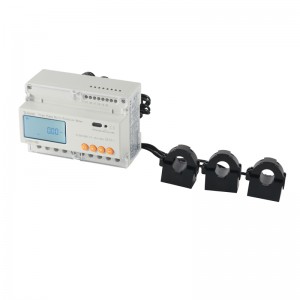

DTSD1352 導軌式多功能電能表，是主要針對電力系統，工礦企業，公用設施的電能統 計、管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。集成常見電力參數測量及電能計量及考核管理，提供上 48 月的各類電能數據統計。具有 2~31 次分 次諧波與總諧波含量檢測，帶有開關量輸入和開關量輸出可實現“遙信"和“遙控"功能， 并具備報警輸出。帶有 RS485 通信接口，可選用 MODBUS-RTU 或 DL/T645 協議。該電力 儀表可廣泛應用于各種控制系統，SCADA 系統和能源管理系統中。

2 型號說明

3 功能列表

注：1：默認無功脈沖、時鐘脈沖、開關量輸出三選一；

2：有源開關量和第二路通訊二選一；

3：選配測溫功能時 1 所述選配功能均不可選。

4 技術參數

5 外形尺寸

6主要功能特點

6.1 測量功能

能測量全電力參數包括電壓 U、電流 I、有功功率 P、無功功率 Q、視在功率 S、功率 因數 PF、頻率、31 次分次諧波及總諧波含量。其中電壓 U 保留 1 位小數，頻率 F 保留 2 位 小數，電流 I 保留 2 位小數，功率 P 保留 3 位小數。 如：U = 220.1V，f = 49.98Hz, I = 1.99A，P = 0.439kW

6.2 計量功能 能計量當前組合有功電能，正向有功電能，反向有功電能，正向無功電能，反向無功電能。

6.3 分時功能兩套時段表，一年可以分為 4 個時區，每套時段表可設 14 個日時段，4 個費率(F1、F2、 F3、F4 即尖峰平谷) 。分時計費的基本思想就是把電能作為一種商品，利用經濟杠桿，用 電高峰期電價高，低谷時電價低，以便削峰填谷，改善用電質量，提高綜合經濟效益。

6.4 需量功能 有關需量的相關概念如下：

表 3 需量概念表

缺省需量周期為 15 分鐘，滑差時間為 1 分鐘。 能測量 4 種***大需量即正向有功、反向有功、感性無功、容性無功***大需量以及***大需量發生的時間。

6.5 歷史數據統計功能

能統計上 48 月的歷史電能（各費率電能）和上 90 日的歷史電能（各費率電能）。

6.6 開關量輸入輸出功能

有一路開關量輸出，一路開關量輸入，開關量輸出為繼電器輸出，可以實現“遙控"和 報警輸出。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的 RS485 實現遠程傳輸功能，即“遙信"功能。

6.7 測溫功能

支持三路外置 NTC 測溫功能，測溫范圍為-40℃~99℃
