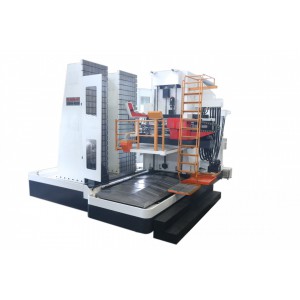

ZJG08-4020管板數控深孔鉆
產品特點：
ZJG系列管板數控深孔鉆床是一種管板深孔加工專用自動化控制機床。
該機床具備單軸、多軸同時加工功能。電腦編程自動化加工，并能保證良好的加工品質，如管孔間距、管徑公差、垂直度、表面粗糙度等，顛覆傳統需多道工序集合加工的方式，極大地提高了生產效率。ZJG系列管板數控深孔鉆床還可以根據用戶需求選擇外排屑BTA。
ZJG系列管板數控深孔鉆床適合加工各類管板，如列管式換熱器、壓力容器、冷凝器、蒸發器、鍋爐、中央空調、海水淡化系統、石油冶煉系統等。
| ZJG08-4020管板數控深孔鉆 |
| 加工能力 |
鉆孔直徑（槍鉆） |
∮10～20mm |
| 鉆孔直徑（BTA） |
∮20～40mm |
| 鉆孔深度范圍 |
800mm |
| *大工件直徑 |
4000mm |
| 加工行程 |
X軸行程 |
4000mm |
| Y軸行程 |
2000mm |
| Z軸行程 |
850mm |
| 主軸 |
主軸數量 |
2個pcs（可選1～4個Optional1～4pcs） |
| 中心距（可調） |
220-320mm |
| 主軸轉速 |
100-3000r/min |
| 進給速度 |
0-3000mm/min |
| 功率 |
主軸電機 |
15kw |
| X軸進給伺服電機 |
36N.m 1:4行星減速機 |
| Y軸進給伺服電機 |
36N.m 1:4行星減速機 |
| Z軸進給伺服電機 |
27N.m |
| W軸進給伺服電機 |
27N.m |
| V軸-間距伺服電機 |
36N.m 1:4行星減速機 |
| 機床總功率 |
90kw |
| 冷卻系統 |
壓力范圍 |
2～10MPa |
| 流量范圍 |
10～200L/min |
| 油箱容量 |
2000L |
| 工作臺 |
工作臺平面尺寸 |
4000×2600mm |
| 工作臺承重 |
60T |
| 立板尺寸 |
1200×1500×4200mm |
| 立板數量 |
2個pcs |
| 機床 |
機床重量 |
60T |
| 外形尺寸 |
7500×11000mm |
| 機床高度 |
5000mm |
