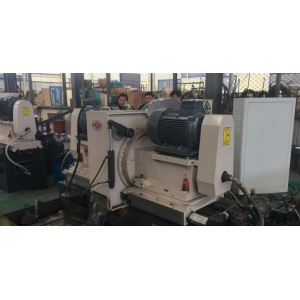

本機床屬于高精度磨削機床，為臥軸圓盤式送料雙端面磨床。主要用于軸承套圈及圓柱、圓錐滾子磨削，也可用直線軸承套、合金*、CBN*、滾針軸承套、絞肉機刀片、活塞銷、五金刀頭、汽摩配件、金屬非金屬圓柱棒及其它環形工件

磨削加工。

機床構造特點：

1.床身、工作臺等均為**鑄鐵，并經時效處理、整體抗震性能良好。

2.機床結構為臥式布局，磨頭進退導軌采用A型硬性導軌鑲導軌膠帶，手工研配，精度高、穩定性好、使用壽命長。

3.機床采用圓盤式送料方式，送料盤根據工件定制分為開口式和閉口式兩種，送料盤轉動采用變頻無級調速。該機可選配自動上下料裝置，節約人力成本。

4、磨頭主軸采用高精度軸承，并加以恒力重載預緊，回轉精度高，精度保持性好。副磨頭電機配備交流變頻器無級調速時，可實現對工件兩端面不等面積的等量磨削(MY76B)。

5、磨頭進退、進給由電氣液壓系統控制。

6、修正器采用擺臂式雙點一次性修整的形式，由直線油缸控制，穩定性好，修正精度高。擺臂雙點分粗、精兩個進程，一次自動修整。

機床構造特點

1.床身、工作臺等均為**鑄鐵,并經時效處理、整體抗性能良好。
2.機床結構為臥式布局,兩砂輪磨頭的進退導軌采用高精度交又滾子導軌,剛
性好、重復定位精度高、使用壽命長、維修方便
3.機床采用貫穿式、皮帶輥輪摩擦送料方式。異形件可根據工件幾何尺寸做成
鏈傳動或異形帶送料方式,實行連續磨削的工藝方法�？筛鶕�(jù)用戶工件幾何尺寸與
精度確定送料方式和形式,可配用自動上料提升裝置。
4.機床砂輪的進給進退及自動修整均由PLC控制,系統可選用三菱或信捷不同
品牌。兩個砂輪均能獨立修整并能對砂輪進行凹凸型修正。
5.機床的副磨頭電機可選配變頻器,可以無級變速,話用于工件兩端面不等面
積的等量離削(MK76B)。
