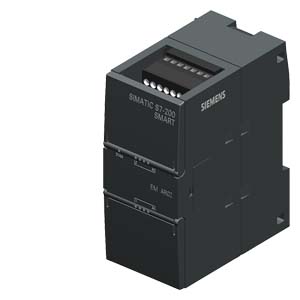

SIMATIC S7-200 SMART， 模擬輸入 SM AR02 RTD， 2x AI RTD 模塊 |
| 一般信息 |
| 產品類型標志 |
SM AR02，AI RTD 2x16 bit |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
否 |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V; -15 / +20 % |
| 輸入電流 |
| 耗用電流，典型值 |
40 mA |
| 來自背板總線 DC 5 V，典型值 |
80 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 模擬輸入 |
| 模擬輸入端數量 |
2; 電阻溫度計 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
30 V |
| 溫度測量的技術單位，可調節 |
是; 攝氏度/華氏度 |
| 輸入范圍 |
| ● 電壓 |
否 |
| ● 電流 |
否 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
是; 電阻傳感器： Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000 |
| ● 電阻 |
是; 48 Ω,150 Ω, 300 Ω, 600 Ω, 3000 Ω, |
| 輸入范圍（額定值），電阻溫度計 |
| ● Cu 10 |
是 |
| — 輸入電阻 (Cu 10) |
10 |
| ● Ni 100 |
是 |
| — 輸入電阻 (Ni 100) |
100 |
| ● Ni 1000 |
是 |
| — 輸入電阻 (Ni 1000) |
1 000 |
| ● LG-Ni 1000 |
是 |
| — 輸入電阻 (LG-Ni 1000) |
1 000 |
| ● Ni 120 |
是 |
| — 輸入電阻 (Ni 120) |
120 |
| ● Ni 200 |
是 |
| — 輸入電阻 (Ni 200) |
200 |
| ● Ni 500 |
是 |
| — 輸入電阻 (Ni 500) |
500 |
| ● Pt 100 |
是 |
| — 輸入電阻 (Pt 100) |
100 |
| ● Pt 1000 |
是 |
| — 輸入電阻 (Pt 1000) |
1 000 |
| ● Pt 200 |
是 |
| — 輸入電阻 (Pt 200) |
200 |
| ● Pt 500 |
是 |
| — 輸入電阻 (Pt 500) |
500 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 48 歐姆 |
是 |
| ● 0 至 150 歐姆 |
是 |
| ● 0 至 300 歐姆 |
是 |
| ● 0 至 600 歐姆 |
是 |
| ● 0 至 3000 歐姆 |
是 |
| 模擬輸出 |
| 模擬輸出端數量 |
0 |
| 輸入端的模擬值構成 |
| 測量原理 |
Sigma Delta |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
15 bit; 150、300、600 和 3000 歐姆時；否則 15 位 + VZ |
| ● 可參數化的集成時間 |
是; 10/16.67/20/100 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
10 / 50 / 60 / 400 Hz |
| 測量值濾波 |
| ● 可參數化 |
是; 使用數字濾波分 4 個等級 |
| ● 等級： 無 |
是; 1x |
| ● 等級：弱 |
是; 4x |
| ● 等級： 中等 |
是; 16x |
| ● 等級： 強 |
是; 32x |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，約 |
148.7 g |
