技術數據

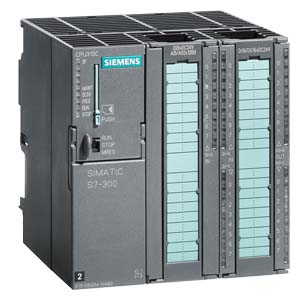

		SIMATIC S7-300，CPU 313C， 帶 MPI 的緊湊型 CPU， 24 DE/16 DA，4AE，2AA，1 Pt100， 3 個快速計數器(30 kHz)， 集成電源 24V DC， 工作存儲器 128 KB， 前連接器（2x 40 極）和 需要微型存儲卡
一般信息
硬件功能狀態		01
固件版本		V3.3
附帶程序包的
● 工程系統		STEP 7 V5.5 + SP1 以上或 STEP 7 V5.3 + SP2 以上，附帶 HSP 203
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
電源導線的外部保險裝置（推薦）		LS 開關，類型 C，***小值 2 A；LS 開關，類型 B，***小值 4 A
電源和電壓斷路跨接
● 停電/斷電跨接時間		5 ms
● 重復率，***小值		1 s
負載電壓 L+
數字輸入端
— 額定值 (DC)		24 V
— 反極性保護		是
數字輸出端
— 額定值 (DC)		24 V
— 反極性保護		否
輸入電流
耗用電流（額定值）		650 mA
耗用電流（空載），典型值		150 mA
接通電流，典型值		5 A
I²t		0.7 A²·s
數字輸入端
● 來自負載電壓 L+（空載），***大值		80 mA
數字輸出端
● 來自負載電壓 L+，***大值		50 mA
功率損失
功率損失，典型值		12 W
存儲器
工作存儲器
● 集成		128 kbyte
● 可擴展		否
裝載存儲器
● 插拔式 (MMC)		是
● 插拔式 (MMC)，***大值		8 Mbyte
● MMC 上的數據管理（在上一次編程后），***小值		10 a
緩沖
● 存在		是; 通過 MMC 擔保（免維護）
● 不帶電池		是; 程序和數據
CPU-處理時間
對于位運算，典型值		0.07 µs
對于字運算，典型值		0.15 µs
對于定點運算，典型值		0.2 µs
對于浮點運算，典型值		0.72 µs
CPU-組件
組件數量（總計）		1 024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的***大數量。
DB
● 數量，***大值		1 024; 數字條：1 至 16000
● 容量，***大值		64 kbyte
FB
● 數量，***大值		1 024; 數字條：0 至 7999
● 容量，***大值		64 kbyte
FC
● 數量，***大值		1 024; 數字條：0 至 7999
● 容量，***大值		64 kbyte
OB
