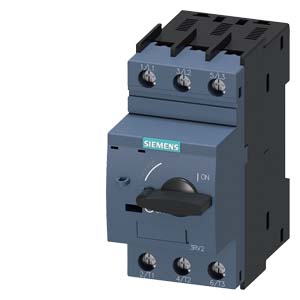

斷路器，結構尺寸 S00 用于啟動器組合 額定電流 0.5 A N 脫扣器 6.5 A 螺栓型端子連接 標準通斷能力 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
斷路器 |
| 產品的規格 |
用于啟動器組合 |
| 產品類型名稱 |
3RV2 |
| 綜合技術數據 |
| 斷路器的結構尺寸 |
S00 |
| 接觸器的結構尺寸 可組合的 依公司特殊情況而定的 |
S00, S0 |
| 產品擴展 輔助開關 |
是 |
| 損耗功率 [W] 電流測定值時 |
|
| ● AC 時 在熱運行狀態中 |
5.5 W |
| ● AC 時 在熱運行狀態中 每個電極 |
1.8 W |
| 絕緣電壓 污染度 3 時 AC 時 測定值 |
690 V |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 耐沖擊性 符合 IEC 60068-2-27 |
25g / 11 ms |
| 機械式使用壽命（轉換周期） |
|
| ● 主觸點的 典型 |
100 000 |
| ● 輔助觸頭的 典型 |
100 000 |
| 電氣使用壽命（操作循環） 典型 |
100 000 |
| 參考標示 符合 IEC 81346-2:2009 |
Q |
| RoHS 指令（日期） |
10/01/2009 |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-20 ... +60 °C |
| ● 存放期間 |
-50 ... +80 °C |
| ● 運輸期間 |
-50 ... +80 °C |
| 相對空氣濕度 運行期間 |
10 ... 95 % |
| 主電路 |
| 極數 用于主電路 |
3 |
| 工作電壓 |
|
| ● 測定值 |
20 ... 690 V |
| ● AC-3 時 測定值 ***大值 |
690 V |
| ● AC-3e 時 測定值 ***大值 |
690 V |
| 工作頻率 測定值 |
50 ... 60 Hz |
| 工作電流 測定值 |
0.5 A |
| 工作電流 |
|
| ● AC-3 時 400 V 時 測定值 |
0.5 A |
| ● AC-3e 時 400 V 時 測定值 |
0.5 A |
| 額定功率 |
|
| ● AC-3 時 |
|
| — 230 V時 測定值 |
0.1 kW |
| — 400 V 時 測定值 |
0.1 kW |
| — 500 V 時 測定值 |
0.1 kW |
| — 690 V 時 測定值 |
0.2 kW |
| ● AC-3e 時 |
|
| — 230 V時 測定值 |
0.1 kW |
| — 400 V 時 測定值 |
0.1 kW |
| — 500 V 時 測定值 |
0.1 kW |
| — 690 V 時 測定值 |
0.2 kW |
| 開關頻率 |
|
| ● AC-3 時 ***大值 |
15 1/h |
| ● AC-3e 時 ***大值 |
15 1/h |
| 輔助電路 |
| 常閉觸點數量 用于輔助觸點 |
0 |
| 常開觸點數量 用于輔助觸點 |
0 |
| 轉換器數量 用于輔助觸點 |
0 |
| 保護和監控功能 |
| 產品功能 |
|
| ● 接地識別 |
否 |
| ● 斷相識別 |
否 |
| 極限短路電流 (Icu) 分?jǐn)嗄芰?/td>
| |
| ● AC 時 240 V 時 測定值 |
100 kA |
| ● AC 時 400 V 時 測定值 |
100 kA |
| ● AC 時 500 V 時 測定值 |
100 kA |
| ● AC 時 690 V 時 測定值 |
100 kA |
| 工作短路電流 (Ics) 分?jǐn)嗄芰?AC 時 |
|
| ● 240 V 時 測定值 |
100 kA |
| ● 400 V 時 測定值 |
100 kA |
| ● 500 V 時 測定值 |
100 kA |
| ● 690 V 時 測定值 |
100 kA |
| 電流動作值 無延遲的短路脫扣器的 |
6.5 A |
| UL/CSA 額定數據 |
| 全負載電流 (FLA) 對于三相交流電機 |
|
| ● 480 V 時 測定值 |
0.5 A |
| ● 600 V 時 測定值 |
0.5 A |
| 保護裝置，防止短路導致開關裝置損壞。 |
| 產品功能 短路保護 |
是 |
| 短路脫扣器的規格 |
磁力 |
| 熔斷體規格 IT 電網中 用于主電路的短路保護 |
|
| ● 690 V 時 |
gL/gG 4 A |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊 |
| 高度 |
97 mm |
| 寬度 |
45 mm |
| 深度 |
97 mm |
| 須遵守間距 |
|
| ● 單列式安裝的 側向地 |
0 mm |
| ● 到接地部件 400 V 時 |
|
| — 向下地 |
30 mm |
| — 向上地 |
30 mm |
| — 側向地 |
9 mm |
| ● 到帶電壓部件 400 V 時 |
|
| — 向下地 |
30 mm |
| — 向上地 |
30 mm |
| — 側向地 |
9 mm |
| ● 到接地部件 500 V 時 |
|
| — 向下地 |
30 mm |
| — 向上地 |
30 mm |
| — 側向地 |
9 mm |
| ● 到帶電壓部件 500 V 時 |
|
| — 向下地 |
30 mm |
| — 向上地 |
30 mm |
| — 側向地 |
9 mm |
| ● 到接地部件 690 V 時 |
|
| — 向下地 |
50 mm |
| — 向上地 |
50 mm |
| — 反向地 |
0 mm |
| — 側向地 |
30 mm |
| — 向前地 |
0 mm |
| ● 到帶電壓部件 690 V 時 |
|
| — 向下地 |
50 mm |
| — 向上地 |
50 mm |
| — 反向地 |
0 mm |
| — 側向地 |
30 mm |
| — 向前地 |
0 mm |
| 接口/ 接線端子 |
| 電氣連接規格 |
|
| ● 用于主電路 |
螺栓連接 |
| 電氣連接的排列 用于主電路 |
上面和下面 |
| 可連接的導線截面類型 |
|
| ● 用于主觸點 |
|
| — 單芯線或多芯線 |
2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — 細芯線的 帶有電纜末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 在 AWG 導線處 用于主觸點 |
2x (18 ... 14), 2x 12 |
| 擰緊扭矩 |
|
| ● 用于主觸點 螺栓連接時 |
0.8 ... 1.2 N·m |
| 螺絲刀柄結構 |
直徑 5 ... 6 mm |
| 螺絲刀頭的尺寸 |
PZ 頭尺寸 2 |
| 螺紋規格 連接螺栓的 |
|
| ● 用于主觸點 |
M3 |
| 安全 |
| B10 值 |
|
| ● 需求率較高 符合 SN 31920 |
5 000 |
| 引起危險的停機故障比例 |
|
| ● 低需求率時 符合 SN 31920 |
50 % |
| ● 需求率較高 符合 SN 31920 |
50 % |
| 失效率 [FIT] |
|
| ● 低需求率時 符合 SN 31920 |
50 FIT |
| T1 值 用于檢測試驗間隔時間或使用時間 符合 IEC 61508 |
10 a |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP20 |
| 防接觸保護 正面的 符合 IEC 60529 |
確保從前部垂直觸摸時手指安全 |
| 顯示方式 開關狀態 |
鎖緊手柄 |
